TOPIC: tư vấn ráp ampli đèn EL84

& Nhiều sơ đồ không cho output ra loa 1 đầu xuống mass để bảo vệ loa khi cuộn sơ thứ của OPT bị chạm, nhưng theo tôi có xuống mass tốt hơn. Sơ đồ của em, ngõ ra loa có 1 đường hồi tiếp (feed-back) về đèn pre đầu, nếu không xuống mass, mạch hồi tiếp này sẽ không làm việc. Khi có hồi tiếp, gain hệ thống sẽ nhỏ đi một chút, nhưng được cái nó sẽ so sánh với tín hiệu vào và tự động chỉnh sửa lại tín hiệu cho đỡ distortion, nghe tốt hơn nhiều Em gặp hên khi xuống mass 1 đầu của ngã ra loa mà không bị trở ngại, vì nếu em xuống mass đầu còn lại sẽ bị nghe tiếng rít ở loa. Đó là do mạch hồi tiếp bị ngược phase sinh ra tiếng này. Việc này là hên xui thôi, tôi cũng vậy, nếu sai thì làm lại, trở ngược hai đầu dây, ráp PP thì đổi 2 đầu bìa cuộn sơ vào 2 đèn là hết.

& Đây là lỗi hệ thống của software forum Fireboard ver 1,04, còn 1 số lỗi nữa, chưa khắc phục được. Host của web này tôi thuê đặt địa chỉ ở Mỹ, bảo mật khá nhưng lại rất khó về bản quyền nên đành phải dùng soft free. Ở VN dùng vBulletin crack thoải mái, chẳng sợ ai cả. Tôi cũng tính mua soft vBulletin này nhưng đang phân vân vì giá thuê hàng năm của nó khá mắc. Đang tính nâng cấp lên Fireboard ver 2.0 nhưng chưa có thời gian, phải back up toàn bộ web xong mới dám thử.

Trong thời gian chờ, em có thể khắc phục bằng cách trở về box ampli đèn, click vào mũi tên nhỏ của topic là sẽ tới page cuối. Mà hình như chỉ có page 3 là bị vậy thôi, page 4, 5 không bị.

Chào chú Phúc.
cháu đã về làm theo chú và sửa lại thêm phần mạch nguồn. giờ đo điện áp các điểm trên sơ đồ đã giống hoàn toàn với sơ đồ lúc đầu. nhưng tiếng ù chỉ giảm đc 1 chút, không biết còn nguyên nhân nào nữa không, cứ vặn biến trở về vị trí max hoặc min thì không hề ù chút nào, vị trí khác lại ù liệu có phải dây tín hiệu vào và dây từ chân giữa biến trở tới lưới đền đầu không phải là dây chống nhiễu nên sinh ra ù nữa không?

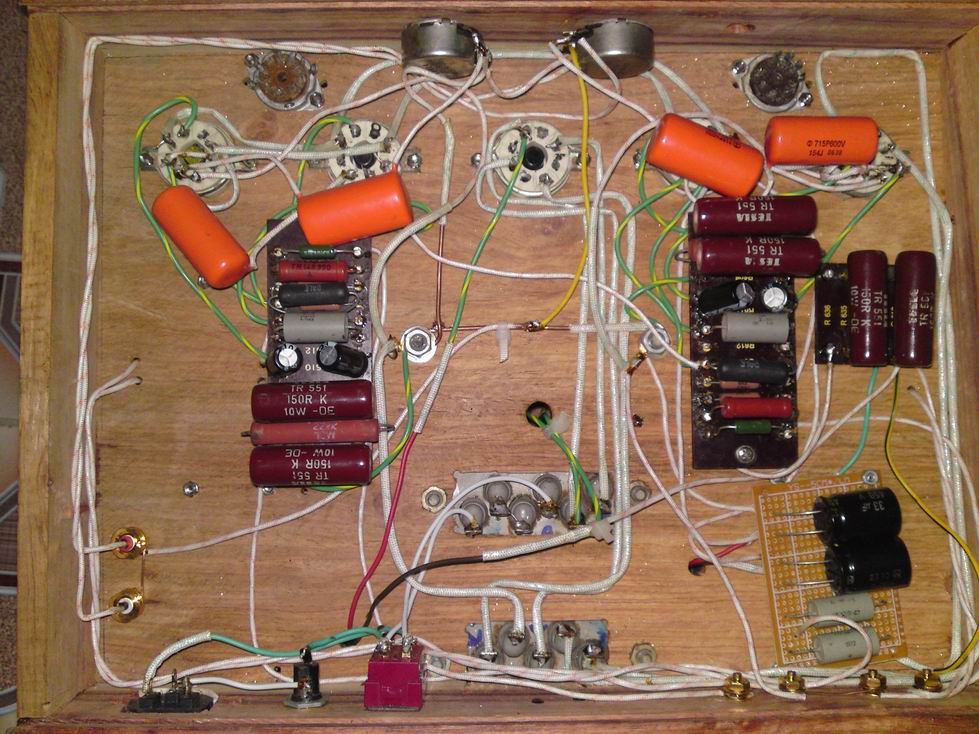

dưới đây là sơ đồ bên trong ampli và sơ đồ cháu sửa lại, chú xem có chỗ nào cần sửa chữa không hộ cháu với.
Thông số điện áp cháu đo đc = đồng hồ số loại Sanwa cd800a mới mua 800k VNĐ, ko đồng hồ này có chính xác không nữa.
cảm ơn chú.

Không hiểu sao cháu ko upload đc hình
chú bấm tạm vào links giúp cháu
www.mediafire.com/?rwz42n1ee9d5u1n
www.mediafire.com/?j96gcqzbqssqozu




Forum chỉ cho phép post hình nhỏ hơn 800x600 px, file < 500k.

Lần sau hình lớn, em lấy ACD See re-size lại.

& Chassis của em bằng gỗ hả? Cũng được nhưng bắt buộc phải có 1 tấm tole nằm mặt dưới để làm mass và để ngăn những đường từ do biến thế, đèn nhiễu vào dây tín hiệu trong mạch. Pan ù là pan khó chịu nhất của amp đèn, nhiều người ráp quen rồi mà đôi khi cũng bị pan bó tay luôn, tháo ra làm lại. Sơ đồ của em có 2 đèn mà còn ù, tôi cũng không hiểu sao.

& Hai dây tín hiệu vào lưới đèn phải có bọc giáp, em ráp quá dài. Trên sơ đồ cũng có vẽ dây bọc giáp. Mass đấu lộn xộn như vậy cũng có thể là nguyên nhân. Thấy con ốc bắt mass sao giống ốc của biến thế nguồn, pre mà làm mass như vậy chết ngay. Lại đấu chung 1 chỗ nữa.

& Đồng hồ 800ngàn là xài được rồi, 1, 2 trăm mới tính.

Quê cháu có truyền thống làm thủ công mỹ nghệ nên về quê tự làm chasis = gỗ (tận dụng chi phí.
Ốc làm mass là ốc cực mass của tụ lọc nguồn (Loại tụ không phân cực 20uF 850V)

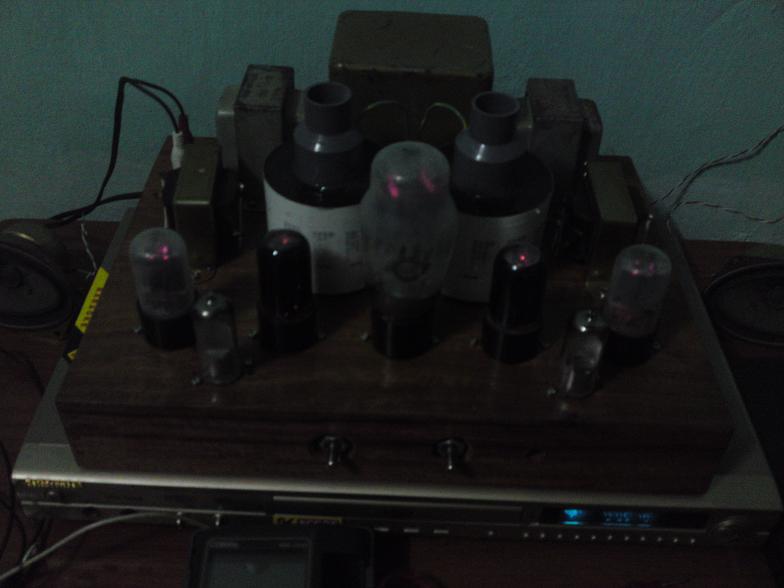

giờ cháu gửi thêm 2 hình ampli để mọi người cùng chiêm ngưỡng và cùng đóng góp chút về cách bố trí linh kiện của cháu đã hợp lý chưa.

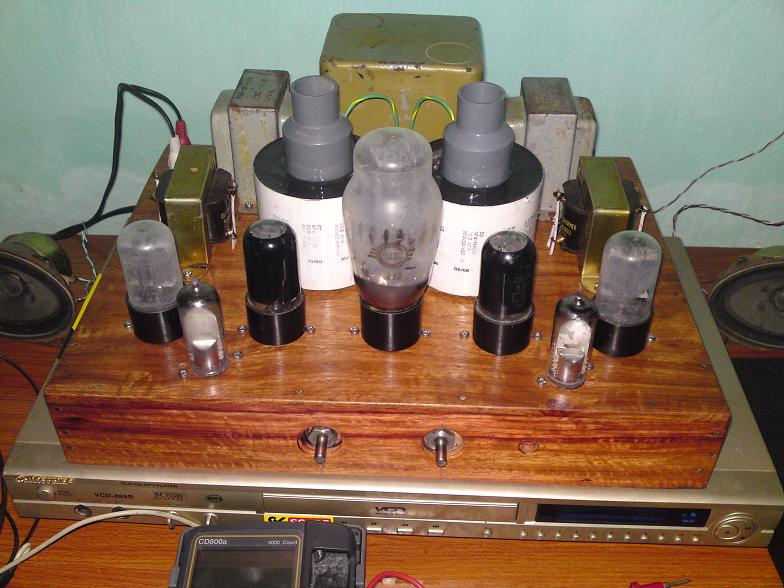

hình 2

2 cái cút bên trên tụ chỉ là để che cực dương của tụ (390V và 366V). Cho cực dương lên trên vì sợ nhỡ chasis ẩm có thểm là chập mạch vào cực mass hoặc gỗ ẩm có dẫn điện vào cực mass. Vậy để cháu tháo ra làm lại phần mạch và thêm dây bọc giáp vào dây tín hiệu + thêm miếng chasis nhôm gắn phía đáy của mặt trên xem có còn bị ù nữa không.
Cảm ơn chú.

À mà giờ cháu đấu cực mass vào các vỏ biến thế nguồn và choke liệu có sao không nhỉ. các biến thế đều có vỏ kim loại bọc trừ biến thế xuất âm.

Bố trí part như vậy là khá đẹp rồi. Nếu có thể, em tráo vị trí của OPT (với tụ lọc?) sao cho gần đèn công suất, khi đi dây sẽ ngắn hơn.

Hai jack RCA input, em đưa ra đằng trước càng gần biến trở âm lượng càng tốt, không ảnh hưởng đến mỹ thuật.

Tính toán, không phải linh kiện nào cũng đưa lên board hết, điện trở có thể hàn ngay tại chân đèn xuống mass, để không đi dây dài. Em xài điện trở lớn quá, đẹp, nhưng không cần thiết, mỹ quan gồ ghề ở mặt trên là đủ rồi.

Nhôm khó hàn mass lắm, tole cỡ 0,6 mm là được rồi, nếu muốn đẹp sơn kim (ngân) nhũ, chỗ nào cần mass, cạo sơn là hàn tuốt. Bố trí part xong. lấy miếng tole cắt đo cho vừa áp bên dưới, dùng bút chì (dạ) vẽ lại các lỗ. Xong đem thợ sắt gia công khoan đục, tốn vài chục ngàn thôi nhưng chắc ăn.

Làm đi, em đầu tư đến đây rồi mà không được là dở.

Chào chú Phúc.
Thực ra bình thường nghe sẽ không thấy ù. chỉ thấy ù khi không có tín hiệu nhạc và để gần tai vào loa. Nhưng cháu vẫn sẽ sửa lại phần mạch cho hợp lý.
trong thời gian chờ làm mặt trên chasis mới cháu làm bộ Pre trước. Chàu hỏi thêm là biến thế để gần đèn pre thì có thể bị nhiễu nhưng choke để gần đèn pre có ảnh hưởng gì nhiều không chú.
