TOPIC: tư vấn ráp ampli đèn EL84

Chú có hay dùng bóng của Nga không. theo chú thì so với bóng khác chất lượng ra sao. cháu thấy bóng của nga thì rất rẻ so với bóng khác. không biết có phải nó ít đc đưa ra để nghiên cứu áp dụng vào mạch so với bóng của tư bản cũ. Bản thân cháu vừa hoàn thành xong bộ pre và power toàn = bóng nga. tuy nhiên mới nghe có 1 loại nên chưa thể đánh giá đc. đa số các mạch ứng dụng chủ yếu sử dụng bóng tư bản mà khi mình thay = bóng của nga có thể chưa có độ căn chỉnh đc chính xác càng không thể kết luận được. Đọc trên 1 số diễn đàn thấy họ nói bóng nga GU50 là 1 hàng khá ngon bổ rẻ cháu cũng đã lượm về 2 cặp dự kiến mod bộ se thành chạy GU50 hoặc lắp bộ PP. nhờ chú tư vấn thêm về chất lượng các loại bóng. Cháu cảm ơn ạ.

Mọi người cứ nói bóng GU50 nhìn thô và xấu nhưng cháu thấy kiểu dáng khá độc đáo và chắc chắn.

Tôi cũng không có nhiều kinh nghiệm về cái này hiện nay, nhưng hồi trước tôi có dùng qua vài serie bóng công suất 6Ц3 (trên lý thuyết tương đương với 6L6) nhưng xét về chất lượng còn thua 6L6GA. Sau này, xét thấy là (thiển kiến) nếu dùng bóng Nga, nếu có thông số (gọi là) tương đương với bóng Mỹ, em nên trừ tất cả những cái này khoảng 30% là phù hợp, Về chất lượng AT, tôi nghĩ cũng không sai biệt lắm đâu. Vấn đề là bóng Nga không có sức chịu đựng về điện thế, sức bền, thế thôi. Trên thông số của bóng Nga, em giảm đi 30% là an toàn, dĩ nhiên chất lượng sẽ giảm nhiều (theo tính toán là 50%). Nhưng được cái, nếu ráp theo bóng Nga, hay TQ, em sẽ có cơ hội tăng chất lượng lên rất nhiều, nếu đổi bóng, qui trình này quá đơn giản (chỉ cần tháo và cắm), cứ thử nghiệm sẽ thấy.

GU50 là bóng valve (nắn điện) 1 phase 3 pin, không phải bóng công suất. Có lẽ em sai lầm với GU-50 (khác mỗi dấu gạch) là bóng 5 cực.

Vấn đề là, nếu dùng bóng thông thường (4, 5 cực) ráp theo kiểu SE (single end), em mới đạt được sự giả lập SE thôi, đúng nghĩa phải gọi là ráp class A. Ráp SE chuẩn, phải dùng đúng bóng chuẩn SE (3 cực, 4 chân) mới đúng (sẽ có rất nhiều rắc rối hơn).

Tôi chưa ráp bao giờ, nhưng GU-50 ráp PP có lẽ tốt hơn SE (thiển kiến).

Vâng cảm ơn chú. Cho cháu hỏi thêm chút là cháu thấy có 2 kiểu là Fix Bias và Self Bias nhưng không biết những ưu nhược điểm của 2 loại đó nhờ chú giải thích giúp cháu.
cảm ơn chú.

Fix bias là phân cực riêng cho từng đèn, mỗi đèn 1 biến trở. Self bias là phân cực chung cho tất cả đèn nên chỉ cần 1 biến trở. Fix thì hay hơn nhiều nhưng cần có máy đo chuyên dùng mới tính được đèn hoạt động có cân bằng không, đèn nào chạy yếu thì nâng lên, và ngược lại.

Em không có máy đo như vậy thì chọn self cho dễ. Khi fix, mỗi lần tháo đèn ra cắm lại phải chú ý vị trí mỗi đèn cho đúng thứ tự. Đèn không bao giờ hoàn toàn giống nhau, ngay cả mới tình chưa xài cũng vậy. Amp nhập khẩu hay hơn cũng vì lý do này, nhưng cắm lộn xộn là biết liền.

Vâng cảm ơn chú.
Có vấn đề nữa là ở bộ Pre của cháu đo điện áp tại anot có 25V trong khi điện áp B+ yêu cầu là 250V đi qua 1 cái trở tải 100K đến anode. Cháu thấy có vẻ hơi lãng phí vì quấn hoặc mua biến thế cao áp hơi kỳ công hoặc đắt tiền. Vậy cháu có thể dùng 2 biến thế 24V cấp riêng cho từng kênh 1 không và nó còn ảnh hưởng gì khác không. Bộ Pre này của cháu chạy có 1 bóng power cho 1 kênh.

& Đèn pre của em vẫn chạy với điện thế của B+ 250V đấy chứ, không phải 25V như em nghĩ đâu. Điện trở là load (tải) hạn dòng thôi. Trị số 100k của điện trở này là trị số phổ biến của bóng pre dòng 12Axx, 6Sxx hay tương đương. Nhưng với điện thế B+ 250V thì ở anod sẽ dao động từ 150 => 180VDC mới đúng, em đo là 25V thì mạch điện đã có vấn đề rồi, em phải sửa lại đi. Nguyên nhân có thể là:

- Dùng sai loại bóng có công suất lớn hơn (TD 12AX7 cắm bằng AU), hay không đúng chủng loại.

- Điện trở cathode quá nhỏ (phổ biến 1k5) hay tụ hóa cathode bị rỉ, nối tắt.

- Bóng đèn bị hư.

& Điện trở phân cực cho anod khi cân chỉnh, nếu thay đổi trị số sẽ có tác động: Tăng lên thì tăng gain (độ lợi, độ khuếch đại) nhưng lại giảm dòng (công suất) và ngược lại khi giảm đi thì giảm gain và tăng công suất.

(Các bạn trong forum này phần lớn mới vào nghề điện tử nên tôi chỉ hướng dẫn cho thật dễ hiểu, không đi vào chi tiết)

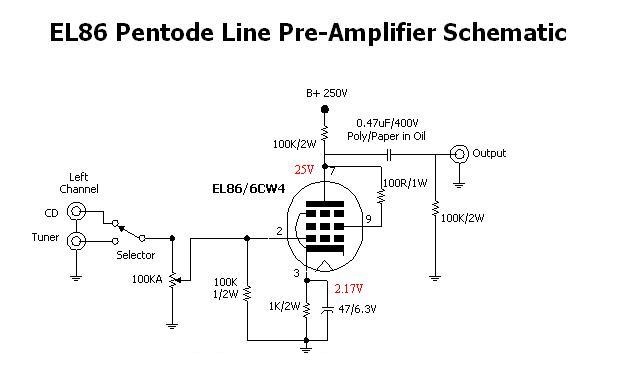

pic

Trên là sơ đồ của nó và các số đo cháu đo được khi preamp đang chạy.
Theo tính toán thì dòng ở katot là 2.17 / 1000 =~0.0022 A = 2.2ma. Và theo sơ đồ mạch thì dòng tại anode cũng ~2.2ma, => điện áp 2 đầu trở = 0.0022*100000 = 220V => điện áp tại anode là 30V. Giá trị này cũng hoàn toàn giống với kết quả đo được tại anode là: 25V.

Nếu ráp theo sơ đồ này thì điện thế đo sẽ phải tương đương như vậy. Nhưng vấn đề là ,thông thường ít người dùng đèn EL86 để làm pre-amp. Dòng anode của nó có thể lên tới max 70mA, nghĩa là có thể dùng làm công suất được rồi, chí ít cũng để làm driver, lại là bóng 5 cực nữa, khá phí phạm. Pre thường dùng bóng 1 vài mA như 12Axx7, 6Sxx (low-noise) 6J5, max 10mA là hết. Tôi chưa không hiểu ý đồ của người thiết kế mạch này ra sao vì gain quá ít (có biến trở coi như không khuếch đại). Lại không có mạch tone để sửa âm sắc nữa, ít ra cũng phải có loudness.

Khi dùng pre nghe có hay hơn khi cắm trực tiếp vào main không? Vì có chữ Line nên có thể mạch này dùng để chia tín hiệu cho nhiều amp thì hợp lý hơn. (?)
