TOPIC: tư vấn ráp ampli đèn EL84

& Đó là trên schema gốc. Thực tế làm thì ráp cầu chia điện thế âm: sau khi qua điện trở 220k em lấy 1 biến trở 100k nối xuống mass, lấy chấu giữa biến trở cung cấp volt âm cho lưới khiển đèn công suất. Khi chỉnh địên thế sẽ dao động từ 0v đến 1/3 volt -DC cấp cho cầu chia này là khoảng 0->100v, muốn volt bao nhiêu cũng được, tùy ý. Trong schema là -48VDC

Tụ hóa lọc nguôn DC+ điện dung cao hơn càng tốt, nhưng càng cao càng tốn tiền và choán chỗ. Điện thế chịu đựng cũng vậy. Tụ ko ghi chú tính bằng µF hay mF.

& Sai bét nhè !!! Chỉnh lưu cách nào cũng bị giật hết. Cái giật ở đây khác với giật khi cầm 2 dây, chết chắc chắn. Giật ở đây là 1 giây, là bị ảnh hưởng từ mấy cục biến cao thế hàng trăm Kv của ông nhà đèn không bao giờ quấn cách ly, toàn là tự ngẫu. Lấy sợi dây điện mỏng như sợi tơ, dài hàng trăm mét quẹt vào vẫn bị, huống hồ là qua diod. Có điều khi đứng lên vật cách điện sờ 1 dây thì không sao (không bảo đảm thử à nhe, bị giật cấm đổ thừa). Còn 2 dây thì đứng ở đâu cũng vậy, đen người luôn.

& Sẵn đây cũng cảnh báo các bạn đang tập DIY tube-amp. Tụ hóa lọc nguồn của amp khi tắt điện nguồn vẫn còn ngậm điện DC khá lâu tùy loại. Các bạn sau khi tắt công tắc vẫn hí hoáy làm coi chừng vô ý sờ vào đầu tụ là bị giật. Không chết đâu nhưng đau lắm, 500VDC mà. trước sau gì cũng có lần bị giật, phòng trước ít bị hơn. Trong lúc lắp ráp, mỗi lần tắt điện nguồn, cầm 1 sợi dây điện có bọc vỏ (tôi thường lấy dây đồng hồ đo), nối tắt 1 đầu tụ xuống mass và đầu kia quẹt vào đầu tụ nguồn. Nghe nổ cái bóc thấy ghê nhưng quẹt những lần sau sẽ nổ nhỏ dần. Có lần tôi bị điên 1.500VDC giật, thấy 100 ông sao luôn, tim đập rầm rầm nửa giờ sau mới hết. Ghê chưa?

Cháu có thắc mắc là nếu là điện giật do biến áp tự ngẫu của bên điện lực thì tại sao cháu dùng bút điện cắm vào dây mass của điện lưới lại không thấy đèn sáng?
Tại sao ampli đèn lại phải nối mass xuống chassi, mục đích để làm gì ạ? Cháu thấy có người nói là không nên đấu chung mass cho các tấng công suất khác nhau và chung với mass nguồn, nếu mà nối hết mass xuống chassi thì làm sao mass tách riêng được ạ?

Em đo bút thử điện sàng đó là phase nóng (hot, line) còn dây kia là trung tính (neutral) nên đo ko sáng. Còn 1 dây nữa cũng quan trọng mà ít người biết dùng là dây đất (ground, terr,mass).

Lại 1 sự ngộ nhận khác. Mass trong lắp ráp điện tử rất quan trọng, ko thể nói rõ chỉ trong 1 bài được. Trong amp bán dẫn, tất cả mạch xuống mass sẽ được đấu chung lại và xuống mass ở 1 điểm duy nhất. Đó là để tránh xảy ra hiện tượng vòng lặp hồi tiếp (loop feedback) sinh ra những tiếng noise trong mạch điện. Còn trong tube amp thì khác hoàn toàn, tất cả linh kiện trong mạch xuống mass chassis ở chỗ nào gần nhất nên có rất nhiều điểm mass. Và ko bao giờ cho mass của pre chung với mass nguồn, vì có thể bị ảnh hưởng của điện AC chưa lọc kỹ gây ra tiếng ù 50Hz. Ráp tube amp đơn giản nhưng khá khó chịu, sợ nhất là pan ù này, rất khó giải quyết. Em làm đi rồi sẽ thấy, nó vật cho tơi tả.

Vậy thì cháu tháy điện lưới về các gia đình không có dây gound mà chú? Chỉ có trung tính và nóng thôi. Đây là vấn đề an toàn nên cháu muốn nhờ chú giúp kỹ một chút. Nếu không cháu sợ lại có lúc cháu vào forum này từ thế giới bên kia chú ạ.

Vậy cùng nối vào chassi thì làm sao tách được chúng ra hả chú? Chú có tài liệu nào về vấn đề này không ạ.

Chào chú,
Sơ đồ chú đưa có nói là sơ đồ có thể thay = 1 loạt các đèn pp khác nhau, nếu theo sơ đồ đó thì cháu nên chọn bóng nào theo chú là hay nhất vì có thể cháu sẽ thay = bóng khác cho công suất cao hơn 1 chút. Chất lượng bóng của Nga so với bóng của các nước khác khi làm ampli thì thế nào a, ví dụ 6П3С-Е (6P3S-E)và 6Н8С (6N8S)
Biến thế nguồn cháu có thể dùng 2 biến thế đầu ra lần lượt là 15v~ và 12V~ đấu nối tiếp để ra 275V~ được không chú. (Cháu ngại ngồi quấn biến thế quá )
cảm ơn chú.

& Ở ngoại quốc, ngay cả ở gia đình cũng phải dùng hệ thống điện có dây đất, bởi vậy mới có ổ cắm 3 lỗ, chỉ ở VN chắc ko sợ điện giật nên ko xài. Trong phòng làm việc của tôi, hệ thống điện đều dùng 3 dây cho an toàn. Phòng khác thi ko cần lắm vì hầu hết thiết bị điện bây giờ đều có vỏ bằng nhựa. Em vào www.soundlightingvn.com/Pro-Lighting/Cap...n-cho-he-thong-AT-AS sẽ biết thêm cách làm nguồn ground.

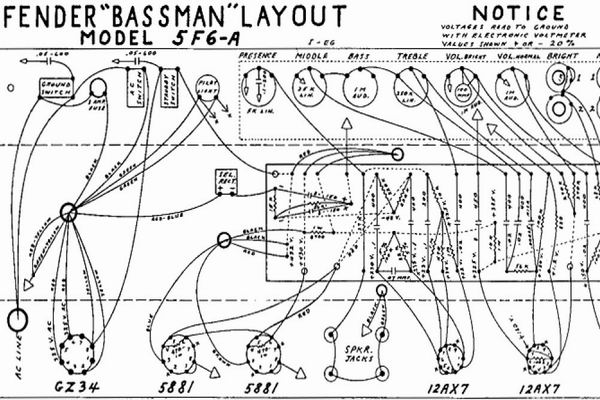

& Cho em thêm 1 schema layout bổ sung cho schema trước. Để ý kỹ mass là những hình tam giác màu trắng rồi sẽ biết đi mass ra sao.
Em nên chọn đèn có cùng loại 8 chân như như trong scema layout (5881), lúc đầu cắm 6V6 sau đó cắm bòng khác vào như mấy bóng Nga, 6L6 sẽ biết chất lượng ngay thôi, tất cả đều cùng chân cả. Schema này ở VN đã ráp vài ngàn bộ rồi, tốt tuyệt đối.



& Dễ ợt, bóng nào mắc tiền hơn là bóng đó tốt hơn, người bán đôi khi còn rành hơn thợ. Em có biết rằng 1 cặp đèn 12AX7 hiệu Telefunken có giá hơn 100USD ko? Trong khi 12AX7 GE Mỹ chỉ có 2USD/ cặp. Google ebay sẽ thấy.

& Mới bắt đầu ráp nên tôn trọng schema, khi nào khá rồi hãy chế biến. Ngại quấn thì thuê người khác làm dùm. Đã làm chưa hay còn lo uống rượu?

Cảm ơn chú, Cháu đã bắt đầu làm, chỉ tiếc thời gian rỗi hơi ít, cháu làm từ việc nhàm chán nhất trước, cháu làm vỏ hộp trước, sau đó quấn biến thế, và đấu nối linh kiện,... rồi thưởng thức.
phần quấn biến thế cháu bắt đầu quấn từ chiều hôm nay. Trong bài quấn biến thế của chú dùng lõi EI 25,4x50,8 thì cháu dùng lõi EI 66x26 chắc không vấn đề gì đúng không ạ?. Biến thế nguồn cháu đang có 1 cái 100VA xuyến điện áp ra 12V - tháo ra từ 1 thiết bị khác(số vòng theo cháu tính từ dây thứ cấp là 102 vòng -> dây sơ cấp là 102/12 x 220 = 1870 vòng, giờ cháu quấn thêm cuộn thứ cấp nữa ra 280V -> cần quấn thêm là 1870/220 x 280 = 2380 vòng. Cháu chưa biết tính toán tiết diện dây cho biến thế không biết theo các thông số trên chú có thể biết được dây sơ cấp có cần thiết quấn lại không hay sử dụng đc luôn cuộn sơ cấp, cuộn 12V có thể sử dụng đc luôn cho đốt tim đèn không? (quấn xuyến thì cháu thích vì không cần phải tháo lõi ra rồi ghép lại nhưng cháu chưa biết quấn thủ công nó như nào cho hiệu quả vì hơi vướng. nếu chú biết thì cho cháu tham khảo luôn nhé)nếu không cháu vẫn còn 1 cái lõi EI 66x26 nữa để quấn dây cho biến thế nguồn, tiết diện và số vòng có khác so với quấn biến thế EI 50.8x25.4 của chú không?

Chiếc đèn van GZ34 Cháu có thể thay = đèn khác được không, chiếc GZ34 này mắc quá. theo chú có thể thay = chiếc nào được ạ, cháu đang có chiếc 5Ц3С(5U3C, 5C3S)liệu thay vào có ảnh hưởng gì không chú?

Trời, em quấn thì chịu khó tính đi chứ sao lại kêu tôi phải giở máy tính ra tính dùm.

Ráp đèn công suất nhỏ không cần GZ34, 5U4 là tốt rồi. Cứ loại 8 chân mà cắm vào, ko được biết liền, đỏ plate thôi, ko hư đâu. Bí quá thì thay bằng 2 con 1N4007 câu lên chân đèn cũng được, có đèn thì tháo diode ra cắm lại.

Đầu tuần khá bận, ko trả lời dài được.

chào bạn muathuuongruu.thấy chủ đề bạn DIY EL84 sôi nổi quá nhảy vào góp vui.công nhận bác admin nhiệt tình quá.
lúc trước mình cũng nhờ bác admin tư vấn và đã thành công con EL84 puspull đầu tiên.mặc dù không được đẹp lắm.hic.nếu bác admin cho phép mình xin tư vấn cho bạn mạch puspull el84 đơn giản và hiệu quả nữa.dễ ráp dễ nghe.đặc biệt là made in túi tiền.
