TOPIC: tư vấn ráp ampli đèn EL84

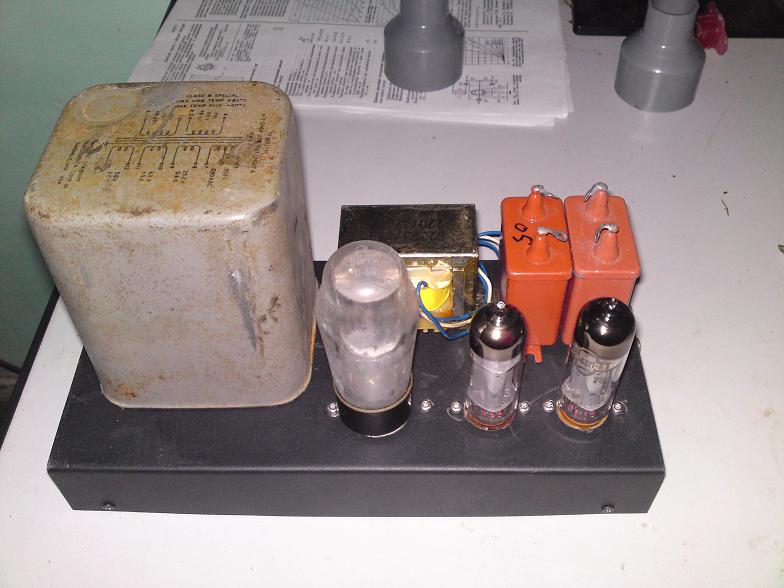

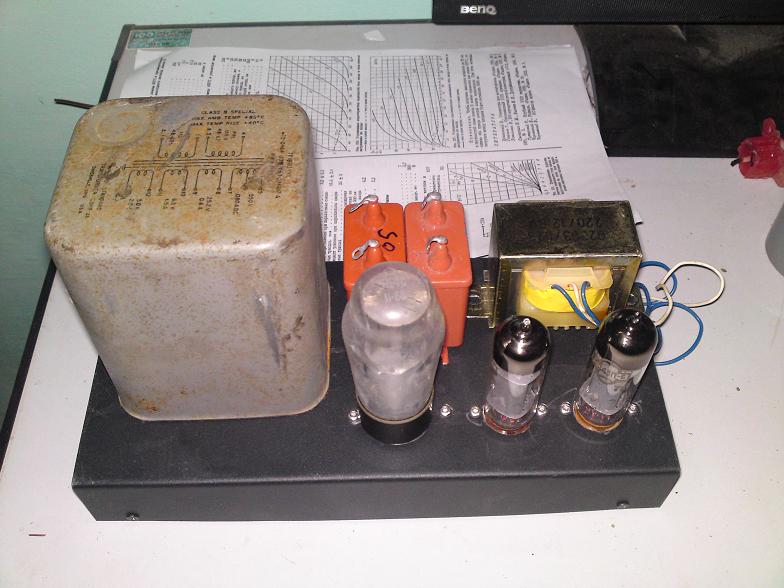

Đây là 1 trong 2 hình dự kiến

1

2

Làm miếng tole thì đặt bên dưới, mặt trên là gỗ mới đẹp.

Amp của em công suất nhỏ có mấy watt nên nghe tiếng ù nhỏ. Tôi làm toàn trên 100w nên rất sợ pan này. Ngõ ra loa đo VAC chỉ dưới 15 mVAC mà cũng chết. Ở nhà thử loa cùi thì không sao, lại nhà khách hàng có loa khủng, độ nhậy cao (120dB) là nghe thấy liền. Kinh nghiệm VAC dưới 10mV mới an toàn, lấy đồng hồ đo dễ hơn, lại sát mặt loa nghe hoài mất công lắm.

Cuộn choke thì chỉ có điện DC, an toàn, đôi khi cũng có điện cao tần phát ra vì nhiệm vụ của nó là cắt xung nhiễu, nhưng với amp của em thì không sao đâu.

Bố trí part, ngoài mỹ thuật, chống ù, thì còn phải hợp lý để đi dây cho ngắn nhất

Chào chú Phúc.

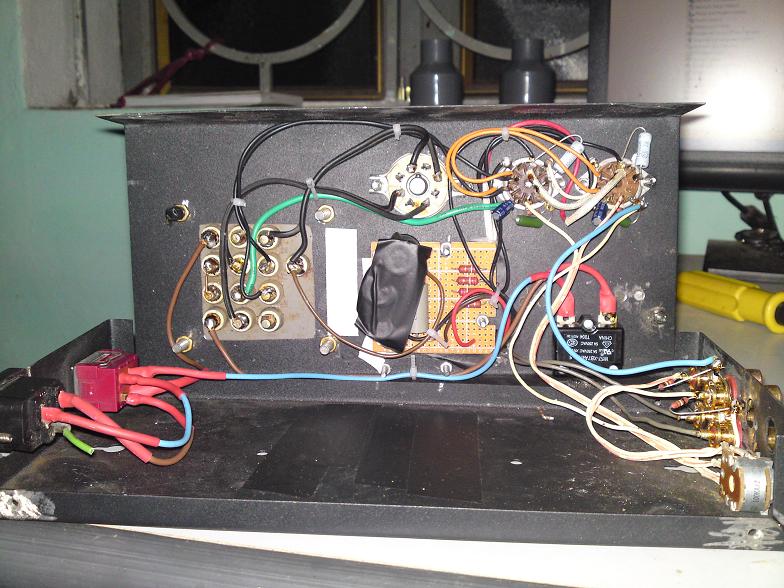

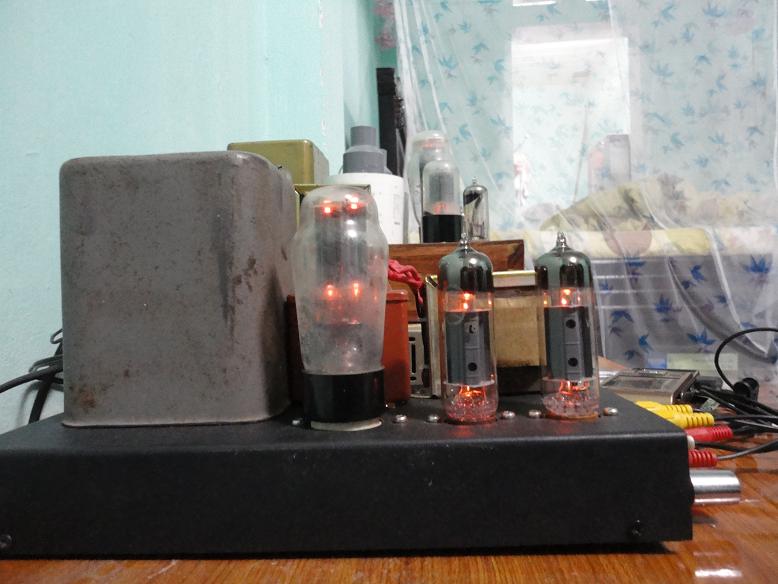

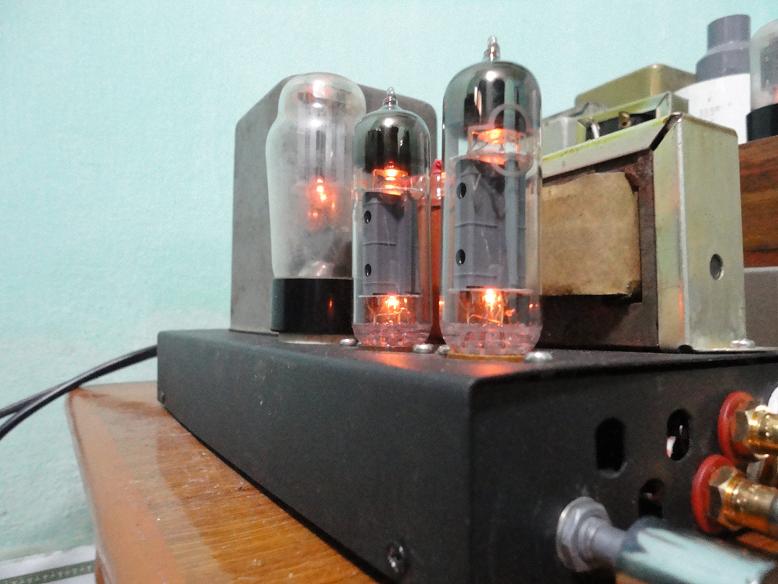

Hiện tại bộ Pre của cháu đã làm xong, Chạy rất hay, không ù và rè chút nào. Bộ power cháu cũng đã sửa lại và gần như hết ù. Mời chú chiêm ngưỡng nhé.

Cháu muốn hỏi thêm chú 1 chút. giờ cháu ghép song song 2 biến thế xuất âm thì công suất của biến thế xuất âm có tăng gấp đôi được không ạ. Và trở kháng sau khi ghép nó có theo công thức ghép điện trở không ạ.

2.

3.

Em làm 2 main mono rời thì có ưu điểm không suy giảm công suất khi dùng dây loa dài, amp công suất nhỏ nên làm như vậy (nhớ đặt gần loa). Nhưng ngược lại, dây tín hiệu lại bị dài, em phải dùng dây tín hiệu lớn, nhiều sợi nhuyễn không thôi sẽ bị mất treble. Mua dây, jack rời về hàn, không xài dây bán sẵn.

Trong mạch, dây filament đốt tim là điện AC nên xoắn lại để triệt tiêu những đường từ do nó phát ra ảnh hưởng tới những dây khác. Nếu nhiều đèn nối song song, nên xoắn đi trên cao, những dây tín hiệu khác thì nằm sát chassis.

Em làm hình thức như vậy là đẹp rồi, bọc gỗ nữa thì còn đẹp hơn.

Trên lý thuyết có thể đấu 2 OPT song song, nhưng thực tế thì không được, vì không bao giờ có 2 OPT chắc chắn giống nhau cả. Nhưng nếu đấu chung 2 cuộn sơ, tách thứ cấp thì được, nhưng bắt buộc phải xài 2 loa 1 lúc, quá rắc rối.

Thấy các bạn ráp tube amp nhộn nhịp quá, tôi cũng mang amp SE GM70 80watt ra làm tiếp. Đèn này do tụi Nga sản xuất, có quảng cáo thiết kế đặc biệt cho tần số thấp (khuyết điểm lớn của dòng SE). Cũng chưa biết ra sao, phải ráp ra rồi mới biết. Bận nhiều việc quá, không biết trước tết có ra amp nổi không.

Cháu cũng thích GM70 nhưng nó max quá. Loại phiến = đồng cũng phải tầm 4-5 triệu/ cặp. Chắc phải để tương lai mới có thể mua được.
Cháu hỏi thêm 1 chút. Vừa rồi thấy quả đèn van 5Ц8С đẹp nên lượm về 1 chiếc, nhưng nó đốt tim là 5V - 5A dòng cho ra khoảng 400ma. Nếu cháu đấu vào mạch mà dòng đốt tim chỉ khoảng 2-3A thì có ảnh hưởng gì đến biến thế không (Mạch đằng sau chỉ dùng khoảng 200ma đổ lại.).

Không được, sẽ nóng cuộn dây này và ảnh hưởng tới những cuộn khác. Thử vài phút thì chưa sao. Nên nhớ, cuộn này cũng là nguồn B+, nóng cháy giấy cách điện xong là nhảy lửa ngay.
