TOPIC: Quấn biến thế cho tube amp.

Tôi góp thêm chút về vấn đề điện giật.

Như tôi đã viết ở post nào đó về vấn đề này, điện thế sau khi được cách ly khỏi nguồn điện nhà thì khi vô tình chạm vào 1 đầu dây sẽ ko bao giờ bị giật (tôi đã từng thử với biến thế 12KV của neon-sign). Nhưng nếu chạm cả 2 đầu dây thì chính người bạn sẽ là tải, khi đó sẽ bị giật mạnh nhẹ tùy theo điện thế, cường độ nguồn và tùy thuộc vào nội trở của từng người. AC hay DC gì cũng vậy. Nói như bạn 10 DC ko giật cũng chưa đúng, bạn thử sờ tay vào B+ là biết liền, GND là mass thì ko sao.

Biến thế nếu ko cách ly với nguồn điện nhà thì cho dù chỉ 1V vẫn bị giật. Lý do, nó nối trực tiếp với nguồn 500KV từ nhà máy, cho dù qua rất nhiều biến thế hạ xuống nguồn dân dụng nhưng vì ko cách ly nên bạn vẫn bị giật, nếu tiếp đất. ở đây là nguồn AC cao thế 500KV. Đó là trường hợp chạm 1 dây, nếu 2 dây thì đen người luôn. Khi ráp máy, nếu ngại điện giật, bạn có thể ngồi chồm hổm trên ghế. Nhiều building cũ của Mỹ ở SG, ở mỗi tầng họ chơi 1 biến thế cách ly 100A Jackferson to đùng cũng vì lý do này. Ở mấy chỗ này sửa TV đời cũ rất đã, ko lo bị giật như ở nhà.

Bởi vậy, chấu giữa cuộn cao thế phải xuống mass trực tiếp, Nếu qua R sẽ bị giảm cường độ, bạn có muốn phải quấn BT to gấp đôi, ba ko? Cọc loa có thể ko xuống mass nhưng nếu có hồi tiếp (feedback) thì bắt buộc. Sơ đồ nào xuống mass bằng trở hay tụ thì họ có ý đồ nào đó, chẳng hạn như hồi tiếp âm.

Thêm nữa, tube-amp không sợ bị loop-feedback nên điểm mass tiện đâu xuống đó chú ko như bán dẫn phải nối thành 1 điểm rồi mới xuống mass. Tối kỵ, mass của phần tín hiệu ko được nối chung với mass nguồn.

Khi làm việc liên quan tới điện (cũng như vợ mình), các bạn chỉ nên nể điện chứ ko được quyền sợ điện (hôm nay 10/03 rồi, nói năng thoải mái).

Mấy quan điểm này em đồng ý với bác Phúc vì thực tế em đã làm và chả có sao:
- Mát em nối ngay tại chân đèn không có quy về một điểm nào hết. Dây chạy mát nếu có không yêu cầu phải to như một số người nói. Các mối hàn thật tốt.
- Không phải nối mát với vỏ máy thông qua trở và tụ. Mạch em làm chưa có sơ đồ nào nói đến trường hợp này mặc dù có hồi tiếp âm NFB.

Hi anh @DTHien10

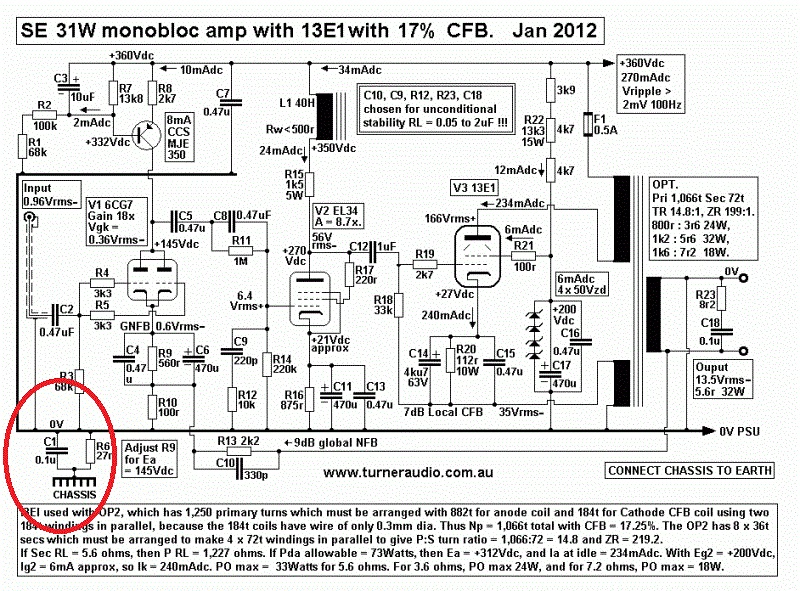

Nãy giờ đọc ngấu nghiến thông tin Chú Admin viết ra, Nó làm em tự tin hơn. Và có thấy anh nói điện trở với tụ nhỏ xuống Chass. em úp cái hình này, em thấy để mình bàn luận, cho cái nào "ngon" hơn để làm. Chứ em không minh chứng cho điều gì. Vì em còn lò mờ, và hơn hết, mình có để thấy nó thực tế chút chút để tư vấn nhau anh nhé.
Em có thấy mạch PP bằng EL34 họ vẫn cho GND với R=10ohm xuống chass, em tìm hết ra rồi
Anh tư vấn em thêm nhé

Nhieu ng post kg bang 1 ng post.toi k co y kien gi them.
Ve van de dien giat co le toi viet chua ro.Gnd loa noi xuong Gnd nguon kg giat vi co qua opt cach li.
Con dien DC van giat chet nguoi nhu thuong.noi gi thi noi rap ampli den dien cao the nen can than van hon.

Neu muon an toan ban nen cau tro tu Gnd nguon xuong vo may se kg bi te te khi so vao

tuyenphuc wrote:
Chu admin hieu nham y chau ve van de nay.ban tanhb da post so do mo ta y chau roi do.

Hi anh @10
Em hiểu ý anh, cũng có lẽ mình viết vội hay bỏ chữ nên. đọc nhầm nhau
Em hiểu anh chỉ nói mỗi GND chứ không phải nói đụng vào B+
Với lại nghe anh nói xuống Chass nên cách ly 1 cái điện trở, em tìm hình để úp, Nếu anh nói "là nó" đó. Thế là em "quất" như vậy, không lăng tăng gì hết
Đôi khi viết cmnt, vội vàng hay chưa hiểu ý thì hỏi lại thôi. Em kg có ý gì khác, thà hỏi nhiều lần anh bực em xả tress sau, còn hơn linh tinh, chạm làm cái "pốc" còn nguy hiểm hơn
Em đang đợi anh @DTHien59, cũng ý kiến cái nữa, Em stop và triển khai ngay.
Chú @Admin thì hiểu 2 , 3 bước, nên nói để phòng ngừa trước thôi anh

Với tôi thì quan điểm vẫn là phải áp dụng theo sơ đồ mình chọn, nếu có tụ và trở trước khi gắn vào vỏ máy thì lắp nếu không bỏ cũng chả sao. Tuy nhiên có 1 điều mình nên làm khi mạch không vẽ đó là điện trở xả cho tụ lọc nguồn. Việc làm này quan trọng hơn.

Hi anh @DTHien59
Ok anh, em hiểu rồi.
Chạm cọc loa có dính gnd không sao, vì nó là 1 dây của thứ cấp đã cách ly với sơ cấp điện nhà (dĩ nhiên cộng cao áp b+ thì chăm sóc kỹ, tránh chạm đâu đó)
Nếu không cách ly chass bằng r, c song song cũng chả sao. Nối vô luôn chass cũng ok. Nhưng nếu nguồn 220 volt từ ngoài vào có gắn cục noise filter thì chạm vào có tê tê đấy anh. Vì có 2 con tụ nhỏ nối tiếp từ L với N, sau đó lấy cọc giữa qua Chass. Nếu tụ này hỏng, chạm cầu chì kg kịp đức thì nó chờ mình
Hai điều này em lăng tăng mãi mấy bữa nay. Mà thiệt em chạm cọc loa khi nắn bằng diode kg giật gì, nên em muốn hiểu cặn kẽ
Tóm lại. An toàn là thế. Cám ơn 2 anh và Chú admin, phân tích kỹ càng. Dù sao kg ôm ngủ thì cũng kg dễ gì tuột dây

Ah.
Nhiệm vụ của em là quấn biến thế.
Cho em 3 ngày để tìm vật tư lần nữa cho an tâm. Em quấn, tới đâu, lận dẩyba sao. Em hỏi hai anh @10 và @DTHien59 giúp em nhé.
Mình coi như chia sẻ, anh nào thấy câu hỏi em truớc trả lời giúp em. Em cám ơn nhiều. Vì em hỏi luôn chờ đuợc thấy câu tư vấn sớm
Trân trọng!!

Huhu.
Xém tý nữa ở tù
Tình hình là thế này anh/em.
Hôm nay với bao quyết tâm sắm bộ đồ nghề quấn biến thế. Việc hằng ngày báo '' bịnh'' nghỉ để quấn.
Thế là mọi thứ chuẩn bị khuôn, gá, quay.
Quay tới vòng thứ 2,3 của cuộn đầu tiên trong cùng là thấy vòng trong nó cỡi ra vòng ngoài, sủa đi sửa lại cả chục lần, bực bội.
Bực bội hết sức. Ngồi thấy biến thế mà thấy nó hành mình quá đáng thế là cầm nguyên mâm văng mẹ ra ngoài đuờng cho khuất con mắt. Cả máy quay cho đi luôn.
Thế là bao nhiêu quyết tâm giờ trở thành ám ảnh như ngày nào. Huhu
