TOPIC: Quấn biến thế cho tube amp.

Hi Anh @DTHien

Em sẽ lưu ý cái quote của anh, để em làm cho đẹp. Em cũng ráng khéo léo để thêm một người khéo thì hơn hai người vui . Em lai sai, mếu máo, anh cũng có vui đâu. Haaaaa

Anh xem cách ra dây:

Hi anh @DTHien59
Cám ơn anh cho em thấy cách ra dây.
Mấy cọc để hàn đầu dây. Mình mua thị truờng có không anh.
Ở chợ Nhattao Sg. Em đi ngang có thấy treo bán cái khung nhựa để làm ống quấn dây đồng và cách ly Fe không cấn các cuộn dây mình quấn. Em hỏi sao để họ biết là mình cần mấy cọc nhỏ nhỏ ấy.
Em chưa mua phụ kiện làm biến thế lần nào. Nhưng em biết chỗ bán Fe cũ chất cả kho. Lớn nhỏ đều có. Nghĩ mua Fe ở đó sẽ có loại 38mm và chọn cục nào dày 60mm.
Lúc anh nhắn tin cho em thấy hình. Là lúc em phải về hết giờ làm

theo tôi thấy bạn nên tính toán lại phần nguồn cho chính xác vào không thể ước lượng được.
vd.bạn chọn mạch nào dùng bóng gì thì nên tra data dòng của từng bóng.công suất thiết kế của mạch.chạy chế độ auto bias hay fix bias.
từ đó mới tính toán được phần nguồn thực tế.
-đảm bảo được kinh tế,ngoại hình,mà vẫn đáp ứng đủ nhu cầu công suất.
ngoài chợ NT có bán đầy đủ dụng cụ và vật tư quấn biến áp.nên mua các cỡ fe có bán lõi sẵn đỡ mất công chế lõi.nếu làm kg khéo dây dễ tràn lề chạm fe ,nguy cơ bốc khói cao.

Hi anh@10.
Linh kiện em thế này.
4 bóng EL34
2 bóng 12AU, 1 bóng 12AX (Dự trù cho 2 bóng Pre vào 1 Chass luôn, nên lấy nguồn từ biến thế này luôn)
Phần nắn em định dùng 2 con 5U4 của Nga
Như vậy, em định làm Mỗi kênh 1 bóng nắn.
Do đó em có nguồn như sau :
330-0-330 V (300mA) 1 cuộn
6,3 v (2A) có 2 cuộn.
5,0 v (2A) có 2 cuộn ( mỗi cuộn một bóng nắn)
12,6V (1A) 1 cuộn
60V (200mA) 1 cuộn
Như vậy, tổng công suất cần là 170,4 Walt. Em nhân cho 20% hiệu suấtlà 204,5 Walt là Công suất thực
Như vậy. Em phải chọn Fe 38 x 60 có S = 22,8 cm2 mới đủ. Nhưng giờ ra mua lõi nhựa chỉ có 38 x 50 có S = 19 cm2 (thiếu)
Nên em chọn Fe 40x55 có S= 22 cm2)
Cách lựa chọn trên với 40x55 anh @10 đi ngang thấy chưa hợp lý. điểm "quyệt" giúp em lại tý nhé.Hay như thế là phí phạm không cần thiết.
Em thì có 2 bóng nắn 5u4 rồi, với lại cắm thêm nhiều nhiều đèn là thích. Vì em có cái Chass gỗ bự, đẹp bố trí 4 bóng el34, 3 bóng 12ax,au, 2 bóng nắn 5u4. Và có chừa chỗ cho 2 bóng cho pre nữa là đẹp luôn

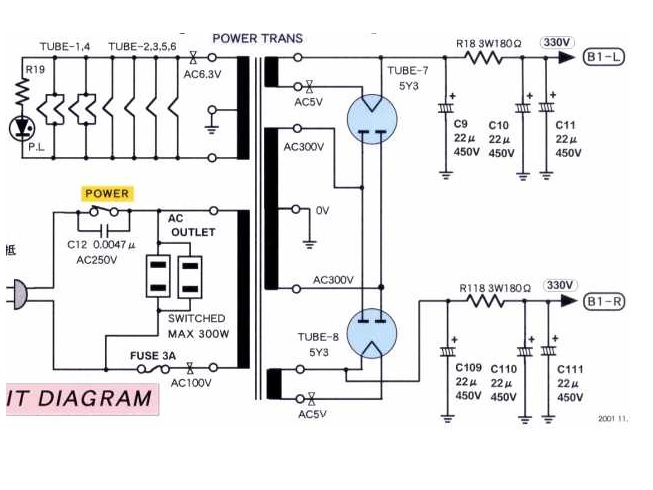

Em định đấu nguồn như thế này. Mạch copy trên Nét, không nhớ Link. Em cắt lấy phần nguồn, sê ma giống gì em đã làm

Hi anh/em
Vì sao chọn Fe có diện tích 22 cm2 là chưa biết lắm. vì anh @DTHien59 cho đáp số Fe 38x60. thì cứ tạm tính theo con số diện tích như vậy đã.
Anh/em đi ngang thấy S=22cm2 với cái nguồn trên là THIẾU, thì nhấn nút EMERGENCY STOP giúp em nhé

Hi anh @DTHien59

Hình như điện áp mình cần cho cao áp là : 2 cuộn 330 - 0 volt, Rồi nối lại để có điểm 0v chính giữa.

Như vậy với một cuộn 330-0 volt là 99 walt tính luôn hiệu suất là 118,8 walt.

Như vậy ta quấn 2 cuộn cho 330-0 v thì Fe 38 hay Fe 40 không đủ của sổ thì phải.

Anh xem xét giúp em cái này nhé. Em thấy lăng tăng thật rồi.

Nếu có thể, mình chọn Fe 42

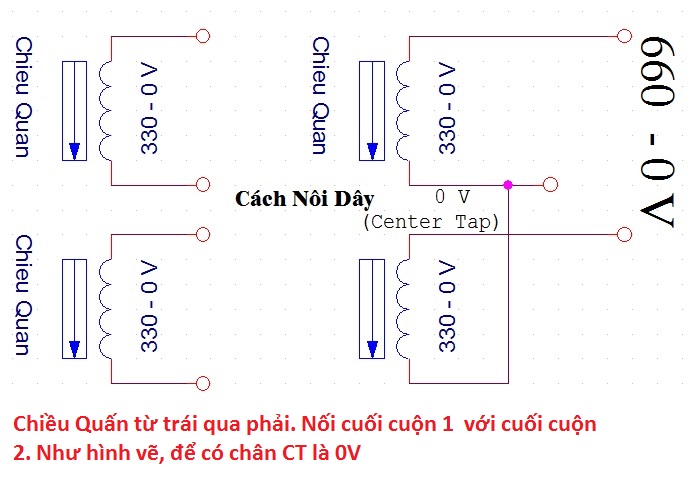

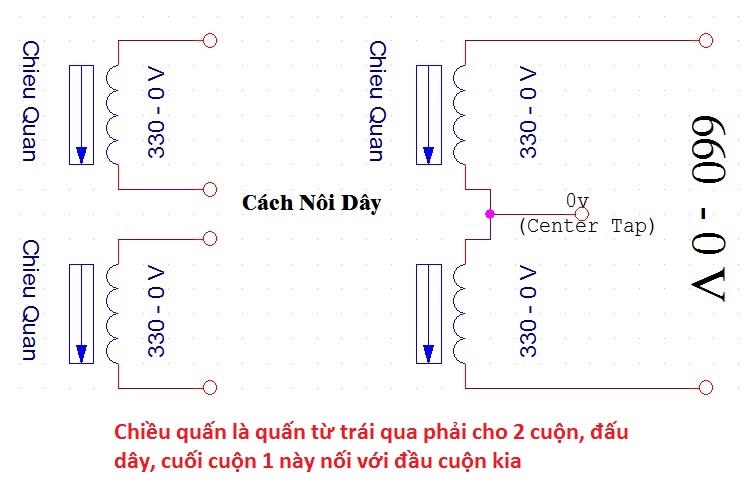

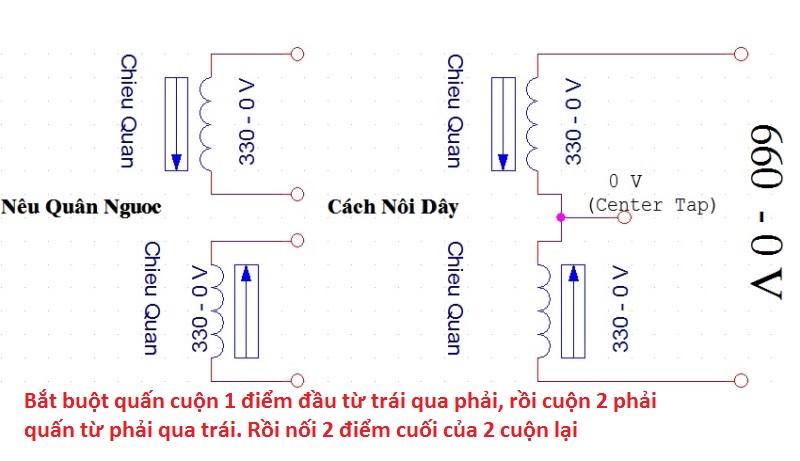

Ba cái hình, em nối dây, Anh xem thử phải chọn cái quấn, và cách nối dây thế nào cho đúng nhé

Em quan tâm đều này quá. Trước giờ, em đấu dây biến thế, chẳng khi nào rờ thử cọc 0V hết
Trong khi giờ cái Chass là sắt, Vậy đấu dây làm sao, cách quấn dây từng cuộn ra sao để mình có được điểm giữa (Center Tap) là 0V mà lấy 0V này câu qua Chass sẽ không giật ?
Tư vấn giúp em nhé

Bạn này tính hay ghê.

Hi anh@10.
Linh kiện em thế này.
4 bóng EL34
2 bóng 12AU, 1 bóng 12AX (Dự trù cho 2 bóng Pre vào 1 Chass luôn, nên lấy nguồn từ biến thế này luôn)
Phần nắn em định dùng 2 con 5U4 của Nga
Như vậy, em định làm Mỗi kênh 1 bóng nắn.
Do đó em có nguồn như sau :
330-0-330 V (300mA) 1 cuộn
6,3 v (2A) có 2 cuộn.
5,0 v (2A) có 2 cuộn ( mỗi cuộn một bóng nắn)
12,6V (1A) 1 cuộn
60V (200mA) 1 cuộn

Tôi tính lại sơ bộ cho bạn như sau.
el34 =6.3x1.5A
5U3C=5v x 3A
12ax..=6.3x0.6A-12.6=0.3A.
-6.3x2 cuộn 3A.(dùng dây 1.2li)
-5Vx2 cuộn 3A (dây 1.2li)
-0-6.3-12.6 1.5A Driver.(dây 0.9mm)
-330v-0-70v-330v 300mA.(dùng dây 0.3mm, đoạn 0-70v dùng dây 0.35mm)
tương đương 190wat.
sơ cấp 220v dùng dây 0.7mm.
LÕI FE CHỌN 40X55 HS 50/22=2.27vg/vtl.
cách điện sơ thứ 0.3mm.

ngvtanhb wrote:

Hi Anh @10.
Anh thấy phao cứu hộ em quăng ra rồi đấy,Ráng kéo em vô với, Em đang ở giửa biển . Cái dzụ này em đang rất chi là lăng tăng.

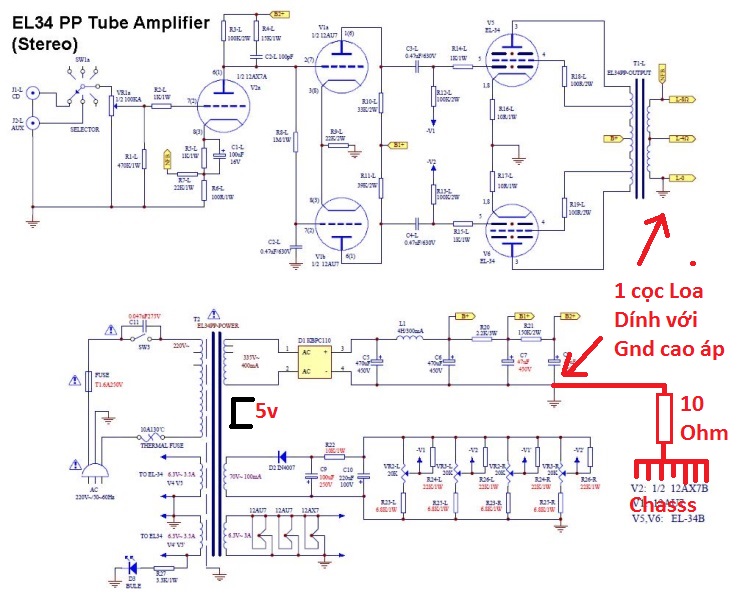

Thú thật với anh. Em lúc này đang đấu nguồn theo sơ đồ bên dưới, Nắn bằng Diode. Nên cái chân Center Tap của cuộn cao áp 330-0-330 em cắt ra và cắt luôn cặp dây 5V. (trước em nắn đèn, nhưng em làm cháy cây đèn to bằng cổ tay rồi, giờ quay lại mua thêm 1 cây khác họ không còn)



Và nói thiệt, cái ampli em lúc này, chỉ có mình em mở, mà mỗi lần mở, em phải đi dép và bao tay mới dám chạm vào CHASS (phòng thân), nhưng cũng thử rờ Chass tay không, thấy không tê tê gì
Như vậy, theo sơ đồ em nối và cái hình trên, cái chỗ em ghi chú thêm màu đỏ là em làm như vậy. Vì thấy có nhiều sơ đồ mạng làm như thế. Nhưng một cái CỌC LOA vẫn còn dính tới GND cao áp của cầu DIODE.
Em chưa rờ thử CỌC LOA khi đang hát. Nhưng như vậy là cọc loa này không hẳn là không dựt. Đúng không anh ? Vậy em phải dùng kiểu cọc loa "ngàm", mà đỏ đen ấn ngàn thì cắm dây vào. Nó xấu chút
Cái này nó lại là vấn đề khi mình đo thử bằng Oscilloscope vì đằng nào cũng nối dây, kẹp ve đo. Biết trước nó sẽ dựt sẽ tránh né hơn và bao bộc kỷ hơn
Giờ em muốn nắn lại 2 đèn cho nó "ngầu" thì cái Center Tap phải làm GND lại, càng nguy hiểm hơn. Vì cái điện trở 10 Ohm, nó cũng chẳng ăn thua gì theo cảm tính. Hay là như vậy là đã cách ly, và có thể chạm CHASS được hả anh (Hỏi cho biết chắc chắn, chứ cũng chả ôm ngủ đâu)

Còn phần anh ra tay tính giúp cái công suất nguồn. Em lại thấy líu víu, lính vính
Em chép lại của anh để hỏi tý:
Em lăng tăng thật. Anh rảnh, cho em lời khuyên nhé.
