TOPIC: Quấn biến thế cho tube amp.

Hi anh DTHien59 và anh @10

Tình hình ngày trước quấn sơ cấp hoài, mà thấy rối ben, nên ôm hết đồ văng ra ngoài đường, xém tý nữa trúng người ta, tức tấu ngồi chửi đổng 1 mình. Vợ thấy vậy tiếc của ra gom vào cất dấu hết đồ.
Khi phát hiện đồ nghề vẫn còn, được bạn bè thân hữu gần xa động viên.

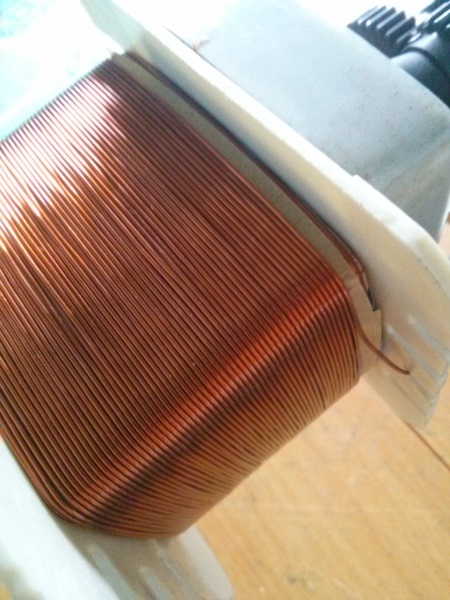

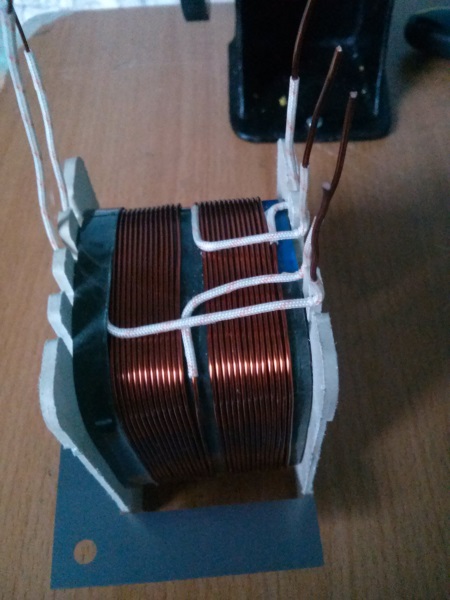

Nên mom men, gãi gãi bà xã lấy lại đồ ngề ngồi quấn tiếp giờ nó ra được cái sơ cấp, và thử quấn tiếp 2 cuộn 6,3V trên 1 lớp
Dây sơ cấp lo xa quấn cỡ dây 0.75mm
Dây 6,3v quấn 1.2 mm.
Mới quấn 2 cuộn là gắn Fe vào đo lỗ thông (lớp dây nằm không cấn Fe) còn có tầm 10 mm mà còn tới 2 cuộn 5,2v (dây 1.2mm), 2 cuộn 330v(dây 0.35mm), 1 cuộn 12,6v (dây 0.9mm), 1 cuộn 60v (dây 0.35mm).
Tình hình là không ổn rồi.
Theo anh/em nên quấn cỡ dây nào. Dây sơ cấp 0.75mm có phải là nguyên nhân làm tốn của sổ quấn dây không?
Đã quấn đi quấn lại sơ cấp 3 lần, đã tốn 1kg dây 0.75mm rồi

Anh cho thông số kích thước lõi định quấn lên đây xem.
Quấn như hình vẽ là đẹp rồi. Cuộn sơ cấp dây 0,7mm là đạt tiêu chuẩn nhưng khi quấn không cần cách lớp cuộn này để đỡ mất cửa sổ.
Dây quấn rồi tháo ra tận dụng có thể quấn lại không phải bỏ, đỡ lãng phí

Hi anh @DTHien59
Anh khen thế, làm em nứt lòng
Lỗi của em Fe 40X55 = 22 cm2
Dây sơ cấp 0.75 mm (chắc có phủ lớp giang mai, nó lên 0.82 gì đó. Em có cầm đo thử, thấy cỡ đó đấy)
Huhu, cái em lăng tăng nhất là, với mấy cuộn sơ cấp, quấn nhiều vòng, thì mấy vòng ngoài cùng lúc bắt đầu chồng lớp đấy. nó có thể chồng chéo nhau. Vậy ảnh hưởng nhiều không?. Nếu em tính số vòng cuối cùng còn thừa không hết 1 lớp, thì cứ 2 lớp biên em có thể bỏ 1 vòng, để dây nó nhảy vô trong 1 vòng (kg sát thành lỗi nhựa) vậy có ảnh hưởng gì tới điện áp không anh

Với kích thước này anh quấn phải cẩn thận, nếu không sẽ đầy cửa sổ.
2,2vong/von -> Sơ cấp quấn 484 vòng, chia thành 8 lớp, mỗi lớp 68 vòng. Toàn bộ cuộn sơ cấp này sẽ chiếm ~7mm cửa sổ.

Hi anh @DTHien59
Em lấy số 2,16v/volt thì cái cuộn 6,3v mới chẵn là 14 vòng, cuộn 5,2v cỡ 11 vòng. Suy ra 220v thì 475 vòng.
Nếu lấy 2,2 cuộn 6,5v nó là 14,3 vòng. Vậy nó ra dây phía bên kia, vậy sao mình ra dây cùng một chỗ hả anh?
Nếu lấy vòng chẵn, ưu tiên cho cuộn 6,3v và 5,2v hơn hay công bằng tất cả anh nhỉ.
Gay go nhỉ. Giúp em cách ra dây khi không tròn vòng luồn ngược trở lại sao anh

Lõi Fe của anh tốt không?
Nguyên tắc phải làm tròn lên vì khi cắm đèn, dòng sẽ sụt áp.
Sơ cấp anh quấn như trên, thứ cấp phần đốt tim anh quấn như sau:
- Dây quấn 1,2mm -> thành 1,4mm có cả lớp men cách điện.
- Cuộn 5,0V quấn 11 vòng. Gồm 2 cuộn.
- Cuộn 6,3V quấn 14 vòng. Gồm 3 cuộn.
5 cuộn đốt tim này anh chia thành 2 lớp. Nó sẽ chiếm cửa sổ 2,8mm.

Vậy là cuộn sơ và thứ cấp đốt tim tới nay chiếm mất 10mm của sổ. Chỉ còn khoảng 7mm cho cuộn cao áp. Cẩn thận không thiếu cửa sổ.

Hi anh DTHien59

Em biết rồi. cám ơn anh, chỉ cho em cách dự đoán để biết là cửa sổ thế nào.
Em sẽ thay lại cuộn sơ cấp dây 0.7mm thôi. Và không lót dấy, chỉ quấn băng keo mỏng tăng cho ít tốn của sổ. Làm lại coi như học "phí" vậy.
Em mà thích rồi thì dù biết lên bờ xuống ruộng thế nào đi nữa cũng lên bờ xuống ruộng chứ không thoát giống mê..mê...
Giờ ôm cái cục sơ cấp 0.75mm là bất khả thi

Chót mua dây rồi thì dùng đi, đừng lãng phí. Ta sẽ giảm bớt số cuộn thứ cấp không cần thiết để cho vừa.

Hi anh @DTHien59
Em giờ quấn biến thế ra nhiều cọc có lẽ bất khả thi rồi. Kỷ năng còn kém
Nên em quết định không đú theo nắn đèn nữa. Mà nắn diode nên loại bớt 1 cuộn 330-0v và 2 cuộn 5v
Theo anh, nắn diode nhiều người dùng không ?

Theo tôi biến áp nguồn của anh còn thoải mái, cứ quấn đủ 330-0330.
