TOPIC: TƯ VẤN LÀM MONO BLOCK

Chào anh Phúc, em tên là Đức 47T ở Thanh hóa em rất thích diy đôi monoblock tube,nhưng có nút chỉnh volume và chuyển CD-PHONO cho từng cục, công xuất mỗi cục khoảng >50w, vì là dân ngoại đạo, chưa bao giờ cầm mỏ hàn nên em muốn nhờ anh cho em xin mạch monoblock thật chi tiết, anh lên hộ cho em list linh kiện và hướng dân cho em cách lắp được không ạ, còn phần mấy cái biến thế em nhờ anh cuốn hoặc anh có thì bán hoặc mua hộ luôn cho em.

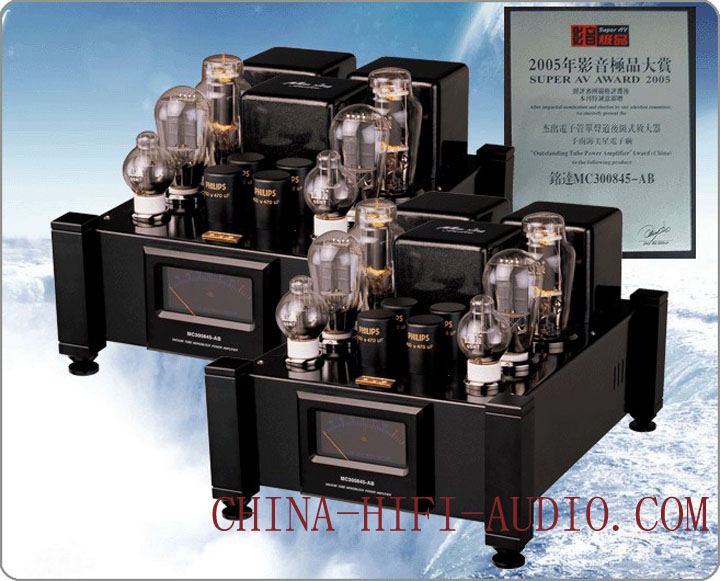

Em thích hình dáng như cái này nhưng mỗi dãy thêm 1 đến 2 bóng nữa cho đẹp anh xem có được không,nếu được anh giúp em với nhé,em cảm ơn anh
Em dự định sử dụng đèn này cho mỗi cục mono
Đèn công xuất
- 6 đèn EL34
- đèn 12B4A
- đèn nắn 5U4
- đèn 12Au7
Những biến thế sau em không biết dùng loại gì
- Biến thế nguồn .
- Biến thế xuất âm OPT
- cuộn shock .
- bộ biến thế đốt tim

Trước mắt, bạn hãy theo dõi 2 topic ST70 của Dynaco trong forum này, đọc 4 bài DIY ở trang ngoài thật kỹ, tìm ra chema ưng ý và tập ráp thử. Lần đầu bạn sẽ kg bao giờ ráp đẹp cả, nên phải tập trên 1 chassis nào đó. Trong hình chạy bóng 300B PP, coi ngầu vậy nhưng yếu lắm

Nếu để nghe nhạc thì kg cần công suất lớn lắm đâu. Mỗi bên mono chỉ cần 2 hay tối đa 4 đèn EL34 ráp PP là đủ. Bóng 12Axx nhỏ nên kg đẹp, bạn thay thế bằng 6Sx7 tốt và gồ ghề hơn, cũng mắc tiền hơn.

Phần biến thế nguồn, OPT, choke bạn có thể nhờ bạn nào đó trong này quấn dùm, chất lượng cũng khá. Nếu có nhiều tiền thì chơi đồ xịn, báo trước, giá trên trời.

Có thắc mắc gì cứ nêu ra cụ thể, tôi và các bạn khác sẽ cho ý kiến, ráp lần đầu, kg nhanh được đâu, cứ từ từ.

levan wrote:
Anh mới lắp làm chi phải chơi ngay mono làm gì cho nhọc công và tốn kém. Anh muốn làm ampli 50w thì dùng EL34PP là khá hợp lý, mỗi vế 2 bóng, vị chi hết 4 bóng, còn 2 bóng để lại cho tôi...
Còn việc thích chỉnh Volume cho từng kênh thì lắp hai cái volume đơn càng dễ mua. Thậm chí anh có thích nhiều núm vặn hơn nữa thì cùng anh em chúng tôi làm thêm cái pre (rề) trong chủ đề 'Pre hay, dễ, rẻ'. Công tắc chuyển mạch CD, Phono, Aux... tương tự.
Trường hợp dư dả tài chính thì anh có thể mua toàn bộ linh kiện, vỏ máy làm sẵn về chỉ hàn vào là nghe thì đỡ nhọc và đẹp hơn.
Thân.

levan wrote:
Hình như bạn này chưa thấy công lực của apm đèn 15 ~ 20wat thì phải. chỉ cần khoản 20wat thì mỗi khi mở nhạc cô vợ anh hàng xóm có ngày cũng xoắn áo, xoắn quần chạy qua nhà bạn...LÀM ƠN MỞ NHỎ CHO CHÁU NÓ NGỦ..

-Nếu bạn muốn làm mono cho nó đẹp cs khá tí thì chơi pp kt88 là hợp lý,EL 34 bóng hơi ốm nhìn kg hoành tráng mấy.đèn đầu dùng theo mạch kinh điển 12AT7 + 12AU7 là được 50wat rồi.kg nhất thiết phải PP paralell làm gì cho tốn kém.

10 wrote: Em không hiểu chỗ đỏ này bác nói rõ hơn được không?
Bác cho em hỏi cùng một công xuất lắp theo SE hay PP thì cái nào dễ hơn và cái nào kinh tế hơn ạ?

levan wrote:

Được thôi, lúc này tôi đang rảnh. Bạn lo làm chassis, vỏ hộp gì đó đúng theo ý thích của bạn trước đi. Sau đó kiếm biến thế nguồn, OPT, choke, chân đèn, tụ nguồn. Có những cái này trước mới định hình được amp sẽ ra sao. Phần mạch điện để sau cũng được, tôi sẽ cho thông số, tôi chỉ làm 2-3 ngày là xong. Như bạn 10 nói, bạn nên xài KT88 vì nó có CS cao, chất âm, hình dạng hơn EL34 rất nhiều. Nên nhớ là bóng nắn phải là GZ34 nhé, 5U4 kg đủ dòng.

tuyenphuc wrote: Em cảm ơn bác, em định dùng mỗi cục mono chỉ pow thôi mỗi cục 4 đèn kt88. bác cho em cần mua những bóng gì thêm và thông số kiếm biến thế nguồn,OPT, choke, như thế nào để em gửi mua cùng 1 lúc ạ. pre bắt đầu từ hôm nay em tiến hành làm theo mạch bác 10, lần đầu tiên em thử làm chả biết có ra cái gì không?

Thông số biến thế (cho 1 block):

Power: 350 (700CT)VAC >400mA, 6,3VAC/10A.

OPT: Pri= 5KΩ PP, Sec 4Ω, 8Ω output 100watts RMS.

Choke: 5->10mH/500mA.

Nên nhớ, OPT rất quan trọng, AT ra sao phần lớn tùy thuộc vào nó. Mấy cái khác kg quan trọng bằng.

# Bóng KT88 kg được xài hàng TQ, Nga, ráp uổng tiền. Phải là bóng Mỹ, cũ chút cũng được, 12Axx cũng vậy.

# Lỡ không ra gì cũng hơn cái transistor bạn đang xài.

bạn này hỏi mấy câu khó đỡ thiệt.

Em tưởng là bóng này dùng được chứ bác

Bác cho em hỏi lắp SE hay PP cái nào dễ và kinh tế hơn, và loại mạch nào nghe hay hơn ạ?
