Re: TƯ VẤN LÀM MONO BLOCK 18 Jun 2014 16:02 #2047

tuyenphuc
Offline
Administrator
Posts: 536
Thank you received: 93
Karma: 9

Vậy thì: 1 bên là tụ, rồi đến 4 x KT88. Bên kia là tụ, 2 x 5U4, rồi đến 2 x 12Axx. Mỗi bên 5 lỗ, khá cân đối.

Phono cũng dùng thêm 2 bóng 12AX7, thêm 1 tầng tụ lọc 47/450. Mặt trước của pre phải thêm switch stereo chuyển đổi CD/Phono, sw tròn hay gạt tùy bạn. Mặt sau thêm 2 jack hoa sen (RCA) cho phono.

Mỗi cục mono sẽ xử dụng 4 tầng tụ lọc 100mF/450VDC. Riêng tầng đầu sẽ đấu nối tiếp thêm 1 tụ là 5, giấu bên trong.

Tôi còn dư 1 số tụ đôi 200+200mF/500V Hiệu M-Lytic của Germany, đế chân cùng cỡ chân đèn octal 8 pin, mỗi cục chỉ cần 2 con là đủ, rất gọn. Hình ở đây.

Pre cũng 4 tầng tụ nhưng trị số nhỏ hơn 1 chút, nếu bằng thì càng tốt.

Bạn quyết chí quá nhỉ. Khi làm cho mình, cực nhọc bao nhiêu thì khi có thành quả, niềm vui sẽ tăng theo cấp số nhân.

Biến thế như vậy là tốt rồi. Nhớ mua thêm trạm nối dây (connector) nhé.

Last Edit: 18 Jun 2014 19:58 by tuyenphuc.

The administrator has disabled public write access.

Re: TƯ VẤN LÀM MONO BLOCK 18 Jun 2014 16:12 #2048

levan
Offline
Junior Boarder
Posts: 32
Thank you received: 1
Karma: 0

tuyenphuc wrote:

Vậy thì: 1 bên là tụ, rồi đến 4 x KT88. Bên kia là tụ, 2 x 5U4, rồi đến 2 x 12Axx. Mỗi bên 5 lỗ, khá cân đối.

Phono cũng dùng bóng 12AX7, thêm 1 tầng tụ lọc 47/450. Mặt trước của pre phải thêm switch stereo chuyển đổi CD/Phono, sw tròn hay gạt tùy bạn. Mặt sau thêm 2 jack hoa sen (RCA) cho phono.

Mỗi cục mono sẽ xử dụng 4 tầng tụ lọc 100mF/450VDC. Riêng tầng đầu sẽ đấu nối tiếp thêm 1 tụ là 5, giấu bên trong.

Tôi còn dư 1 số tụ đôi 200+200mF/500V Hiệu M-Lytic của Germany, đế chân giống chân đèn octal 8 pin, mỗi cục chỉ cần 2 con là đủ, rất gọn. Hình ở đây.

Pre cũng 4 tầng tụ nhưng trị số nhỏ hơn 1 chút, nếu bằng thì càng tốt.

Bạn quyết chí quá nhỉ. Khi làm cho mình, cực nhọc bao nhiêu thì khi có thành quả, niềm vui sẽ tăng theo cấp số nhân.

Biến thế như vậy là tốt rồi. Nhớ mua thêm trạm nối dây (connector) nhé.

Như vậy trên mặt mono và pre tụ em ghi là 200+200mF/500V phải không anh?
Bác để lại cho em mấy cái tụ nhé.
Các phụ kiện khác em mua ở mình thiếu gì mua đấy cho nó tiện.

Last Edit: 18 Jun 2014 16:16 by levan.

The administrator has disabled public write access.

Re: TƯ VẤN LÀM MONO BLOCK 18 Jun 2014 19:57 #2049

tuyenphuc Offline Administrator Posts: 536 Thank you received: 93 Karma: 9	OK, cứ làm đi.
	The administrator has disabled public write access.

Re: TƯ VẤN LÀM MONO BLOCK 18 Jun 2014 20:30 #2050

10
Offline
Moderator
Posts: 233
Thank you received: 46
Karma: 2

levan wrote:

Anh phúc xem giúp em sơ đồ đặt Đèn,nguồn,OPT,choke của cục mono và Pre như thế này có được không? Anh cho em thông số và kích thước của mấy cái tụ của cả cục MONO và PRE để em vẽ và điền thông số hoàn chỉnh đưa đi cắt CNC ạ.

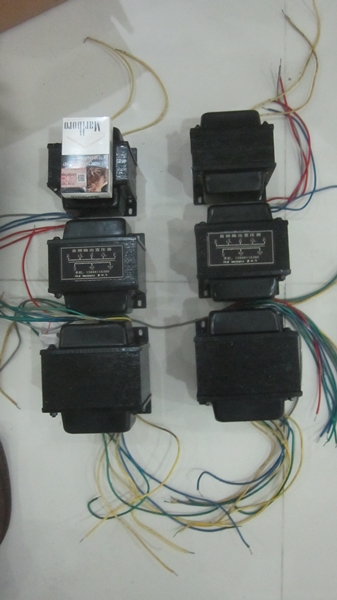

Đây là thông số mấy cục em mua.
Không hiểu là dùng 2 đèn 5uG vào 1 cục mono có được không anh.Em muốn cho nó cân đối

ĐÂY LÀ THÔNG SỐ DÙNG CHO 1 CỤC MONO EM MUA:
Choke: 500mA 10H -150W Trọng lượng: 3KG
Nguồn: 380W - 400V 290V 290V 400V 0.3A 0
5V 3A 0-2.5V-5V 3A x 2 3,15-0-3.15V 3A 6.3V 3A trọng lượng khoảng 6 kg
OPT: 5KΩ, 4Ω, 8Ω 120watts
THÔNG SỐ DÙNG CHO PRE:
Nguồn: Điện áp cao: 320V 0 320V 250mA
5V 3A 6.3V 2.5A x2 3.15V 0 3.15V 1.5A Trọng lượng: 3.7KG
OPT: 4Ω, 8Ω 30watts Trọng lượng: 1.7KG
Choke: Em chưa mua
Anh xem hộ em cục mono và Pre có cần đèn gì nữa không ạ?cần gì bảo cho em với nhé.

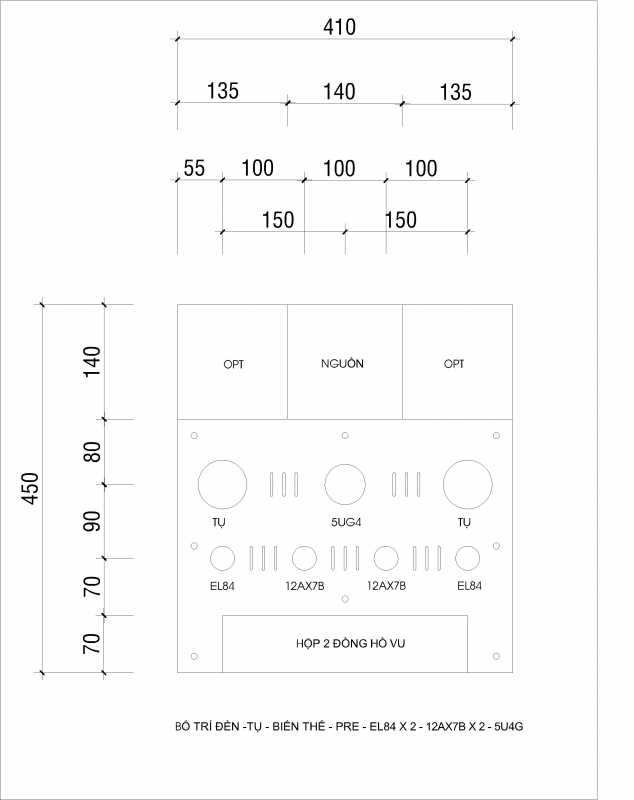

Bản vẽ ( Em vẽ trên CAD không hiểu sao khi chuyển sang JPG nó mờ thế?)

Attachment mono.jpg not found

Chả hiểu bạn đang làm gì nữa. pow sao lại kg có đèn lái. pre sao lại cần OPT những 30wat.

nếu muốn làm mono block 4 đèn KT88/kênh thì phải chuẩn bị bóng bánh như sau.mình xin gửi bạn tham khảo thêm.

1.đèn nắn 2 bóng 5U4GB ( cái này cũng chả cần dùng diode cho mát hiệu suất cao.)
2.4 kt88
3.2 6SN7 HOẶC 12AU7 + 12AT7
OPT 100W 5K/8R
Nguồn thông số như sau.

350v-0-350v 0.35A

nắn công suất.
10v -3A

đốt cho 2 cây 5u4g
25V-2A

đốt cho 4 cây kt88(cái này có lợi khi 1 cây chết là cả bộ ngừng hoạt động)
0-70V 0.09A bias
12.6V 1.5A

đốt cho đèn lái.

nguồn này là tính cho 1 kênh.cái thông số nguồn bạn post tùm lum votl mà chả có cái nào phù hợp hết.

Bổ sung:

Tôi cũng quên, Pre đâu cần OPT. chỉ cần nguồn và choke. Hèn gì có thêm 2 bóng EL84 là bóng CS. Bỏ đi, thay vào là 2 x 12AX7.

Có lẽ bạn levan ghi kg rõ điện thế ra của BT nguồn, nhưng nó có 2 đường 6V3 là được rồi (3,15 – 0 – 3,15) Bias lấy ở cao thế cũng được.

Phúc.

Last Edit: 18 Jun 2014 20:56 by tuyenphuc.

The administrator has disabled public write access.

Re: TƯ VẤN LÀM MONO BLOCK 18 Jun 2014 21:05 #2051

levan Offline Junior Boarder Posts: 32 Thank you received: 1 Karma: 0	Em cảm ơn anh.
	The administrator has disabled public write access.

Re: TƯ VẤN LÀM MONO BLOCK 19 Jun 2014 21:19 #2052

levan
Offline
Junior Boarder
Posts: 32
Thank you received: 1
Karma: 0

Anh Phúc xem lại hộ em thông số như thế này dùng cho 1 cục mono đúng chưa anh nhé.
MONO BLOCK DÙNG KT88 x 4: 5U4G X 2: 12AX7B X 2
Nguồn:
- 220v 50/60Hz.
- 700v(350v-0-350v) 350mA

nắn công suất.
- 5v -3A x 2 đầu ra

đốt cho 2 cây 5u4g
- 6,3 V-2A x 4 đầu ra

đốt cho 4 cây kt88
- 6,3 V-1.5A x 2 đầu ra

đốt cho 2 cây 12Ã7B
- 0-70V 0.09A

-- bias

Biến thế xuất âm
- Công suất:

120W
- Sơ cấp

5k
- Thứ cấp

4, 8 Ohm
- Đáp ứng tần số

20 ~ 20K Hz., <1dBu
- THD

<0.1% @ 1K Hz.
Choke:
- 10H/500mA/ 8 Ohm/ 120 Hz
Đấu riêng như thế này sau này có đói tháo mỗi bên mono 2 đèn kt88 ra bán lấy tiền tiêu có được không anh

Có gì sai anh sửa lại cho em luôn nhé.
Cảm ơn anh

Last Edit: 19 Jun 2014 21:53 by levan.

The administrator has disabled public write access.

Re: TƯ VẤN LÀM MONO BLOCK 19 Jun 2014 22:23 #2053

tuyenphuc
Offline
Administrator
Posts: 536
Thank you received: 93
Karma: 9

Mỗi cây KT88 đốt tim 6V3/1,6A. Cho nên, nếu chạy 4 bóng thì tổng nguồn 6V3 phải ≥ 7A (kg cần biết mấy nguồn, cứ cộng hết lại). 12AX7 ăn dòng nhỏ, kg đáng kể. Nguyên tắc phải đấu chung lại ngay từ BT, ai lại chia ra vậy. Nếu cần, tháo cả 3 bóng ra, nó vẫn kêu như thường, hè hè, cho tôi 1 cây nhé.

350VAC là để xài diode, chạy bóng nắn sẽ bị tụt volt (tùy loại bóng) nên phải thêm ngã 400V, nếu kg sẽ kg đạt CS.
OPT vậy là được rồi.

Last Edit: 20 Jun 2014 10:26 by tuyenphuc.

The administrator has disabled public write access.

Re: TƯ VẤN LÀM MONO BLOCK 19 Jun 2014 22:52 #2054

levan Offline Junior Boarder Posts: 32 Thank you received: 1 Karma: 0	Anh sửa lại cho thật chuẩn giúp em nhé.
	The administrator has disabled public write access.

Re: TƯ VẤN LÀM MONO BLOCK 26 Jun 2014 14:42 #2055

TDHien59 Offline Gold Boarder Posts: 197 Thank you received: 28 Karma: 0	Thấy các bác làm đồ lớn hãi quá. Mùa nóng bật 2 cái mono block này lên không biết còn đủ can đảm ngồi nghe nhạc?
	Last Edit: 26 Jun 2014 14:45 by TDHien59. The administrator has disabled public write access.

Re: TƯ VẤN LÀM MONO BLOCK 28 Aug 2014 03:27 #2137

levan Offline Junior Boarder Posts: 32 Thank you received: 1 Karma: 0	Em đến công đoạn bắt thiết bị vào vỏ hộp mono. Anh Phúc xem hộ em thứ tự từ sau đến trước là nguồn, opt, choke có hợp lý khi chạy mạch không để em bắt vào hộp ạ. Em cảm ơn.
