TOPIC: Âm ly đèn Dynaco ST-70

Hi Chú Phúc.

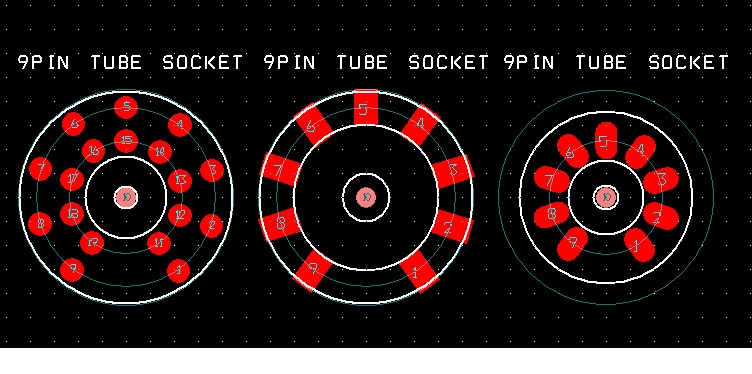

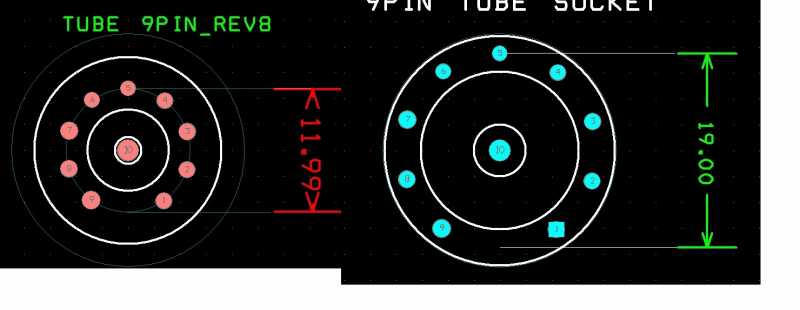

Cháu có đính kèm file.rar cho thư viện của: 9pin tube socket. Trong đó có 1 sơ đồ chân của 2 loại socket (12,mm. 19mm). 1 loại 12mm riêng. 1 loại 19mm. CHú tùy thích kiểu nào, thì chơi kiểu đó. Cá nhân CHáu thấy dung sơ đồ luôn cho 2 loại socket thấy rối mắt quá

Trong OrCAD. Cửa sổ làm việc tạo chân linh kiện, chỉ cho ta chọn vị trí của PAD và loại PAD (Vuông hay tròn) không cho phép ta tạo kiểu dáng PAD đồng.
Ta làm tạo kiểu PAD đồng trên Layout luôn.
Chắc lâu rồi. Chú không còn nhớ. Cháu nhắc lại tý, thật ra cháu cũng mới mò lại, chứ bỏ lâu cũng chả nhớ gì nhiều (giờ mà vẽ, cháu chỉ dựng Khuôn, làm CAD-CAM thôi). Nên vẽ Layout cháu cũng nửa mùa tuốt
TRƯỚC KHI LÀM VIỆC VỚI PAD BẰNG HỆ MÉT THÌ CHỌN OPTION >> SYSTEM SETTING : KHUNG DISPLAY UNIT : TICK VÀO MILIMET.
Với Chân đèn mỗi chân lệch nhau 36 độ.
Khi chọn chân đèn ra Layout. để ý chân số 5 tại phương đứng có góc quay là 0 độ. Như vậy chân 6,7,8,9 có góc quay lệch so với chân 5 tương ứng là : 36, 72, 108,144 độ
Chân 4,3,2,1 có góc quay lệch so với chân 5 tương ứng là : -36, -72,-108,-144 độ (trừ 36 độ…..)
Tiến hành tạo Pad. Cho chân số 5 đầu tiên.
Trên layout. Chọn lịnh Pin Tool >> Click chuộc vào chân 5 (sáng lên) >> Chọn lịnh View Spreadsheet >> đổ xuống menu con >> chọn Padstacks >> xuất hiện bản Layer Name. Tại đây chạy 2 layer, chọn Top + Ctrl + Bottom (hiện vệt đen 2 lớp) >> Click chuộc phải >> menu con xuất hiện >> Chọn Properties (cho 2 layer) Xuất hiện hộp thoại Edit Padstacks.
Tại Pad Shape : chọn hiểu Pad : Tròn, Vuông, Chữ Nhật, Oval, Oblong ( thường chọn sao cho hai Pad kề nhau kg quá gần tránh chạm nhau). Mặt định tự chọn Round
Tại khung : Pad width : nhập :2.5. Pad Height : nhận :4. Pad Rotation nhập :0 (là rộng 2,5 mm, cao 4 mm, quay 0 độ), Và phải chọn là Oval, Oblong, Rectang, vì chiều rộng và cao là khác nhau.
(chú ý: với kiểu Round, Square thì Pad with, Pad Height là 2 số phải bằng nhau)
>> Nhấn OK. Xong chân số 5.

Tiến hành chân số 6 :
Làm tương tự., khi xuất hiện Hộp thoại Edit Padstacks : chọn kiểu Pad xong
chân số 6 thì Pad width vẫn 2.5. Pad Height : 4, Pad Ratation : nhập 36 độ.
Tương tự chỉ khác. Chân số 7 nhập 72 độ, chân 8, nhập 108, chân 9 nhập 144
Với chân 4,3,2,1 thì cũng tương tự, nhưng Góc quay của Pad là -36,-72,-108,-144
GÓC QUAY TRÊN CHỈ CẦN THIẾT KHI CHỌN HÌNH DẠNG PAD KHÔNG PHẢI TRÒN (ROUND). VÌ TRÒN QUAY SAO NÓ CŨNG THẾ

Chào chú.Công trình của chú đã làm lễ khởi công chưa?Vật tư chắc chú đã chuẩn bị đủ rồi thì cứ khởi công đi để anh em được dự lễ với.Anh đang mong công trình của chú mà thành công thì anh cũng được thành công theo vì PCB là của chú anh chỉ gắn linh kiện vào,cấp nguồn và....em nó sẽ ca hát theo yêu cầu.Riêng anh cái pre và tone control đã ổn đang vặn qua vặn lại và nghe thử.Có gì anh sẽ gửi cho chú Schema để chú duyệt và chú làm layout,PCB luôn.Anh đang hồi hộp theo tiến độ thi công cũa công trình chú khởi công đây.Có gì chú chịu khó báo cáo tiến độ nghe để anh em mừng.Chúc thành công

Hi CHú Hoàng !!

Cháu đã đặt PCB rồi, cuối tuần sau mới có PCB (pcb có phủ xanh, in linh kiện luôn, đẹp à nha ).
Cháu sẽ chơi linh kiện Nhật tảo trước, tụ thì chơi tụ kẹo luôn luôn (có thủ sẵn vài tụ sắc của mẽo nhưng làm chuộc bạch bằng tụ kẹo trước đã). Nó ca hát được thì Cháu gửi Chú bộ PCB lên cho CHú (cháu có đặt làm mỗi thứ 3 miếng).
Mọi thứ có vẻ ok. CHáu sẽ đưa vào cái Chass đẹp của mình là chưng bày được
Giờ đang làm bằng chass chế cách chế đại trước đã.
Cái cháu đang sợ là kg biết chỉnh BIAS cho EL34, Cháu đang đọc datasheet của EL34 xem đặt tuyến truyền và chọn điểm tĩnh ở điện áp bao nhiêu đây. Ôi cũng mông lung quá. Chắc viết bài hỏi CHú Phúc thôi. đồ nghề, Cháu chỉ có mỗi cái đồng hồ VOM và mỏ hàn thôi, không có máy hiện sóng. Trong khi đọc bài CHú Phúc viết ở trang chủ, đọc đi đọc lại mà kg có thiết bị, giờ hổng biết phải làm sao nữa. Làm đại sợ chọn điểm tĩnh làm việc của EL34 kg đúng tèo đèn ấy chứ

@ tanhb: Cám ơn em nhé, em mà làm ko được thì tôi cũng thua luôn. Già rồi, nhìn mấy con số phải tính toán sợ lắm. Tôi sẽ edit lib của em lại 1 chút rồi vẽ.

Tôi đã lock attach, thử phần file trước xem sao cái đã, phần image để sau.

Bias volt âm tính sao biến trở ở vị giữa là khoảng -40, sau đó chỉnh lại tùy đèn và điện thế nguồn. Ko tèo đèn đâu, nó chỉ từ từ đỏ rực lên, đủ thì giờ tắt máy, nếu ko tắt được thì tôi cũng chưa bao giờ gặp nên ko biết.

Hi Chú Phúc.
Tình hình của cháu giờ nó cũng chút lăng tăng về BIAS, thật rằng Chú làm nhiều, nên những chuyện thế này hoàn toàn dễ như trở bàn tay, khi Chú đã kinh qua nhiều datasheet từng loại đèn và ráp thực tế nhiều loại. Cháu thì chưa, nhưng con số Chú gợi ý -40V (là con số Chú đã đề xuất nhanh xuyên qua 3,4 thao tác rồi) Cháu để dành lại để xác thực lại theo suy nghĩ của Cháu về con số -40V sau nhé.

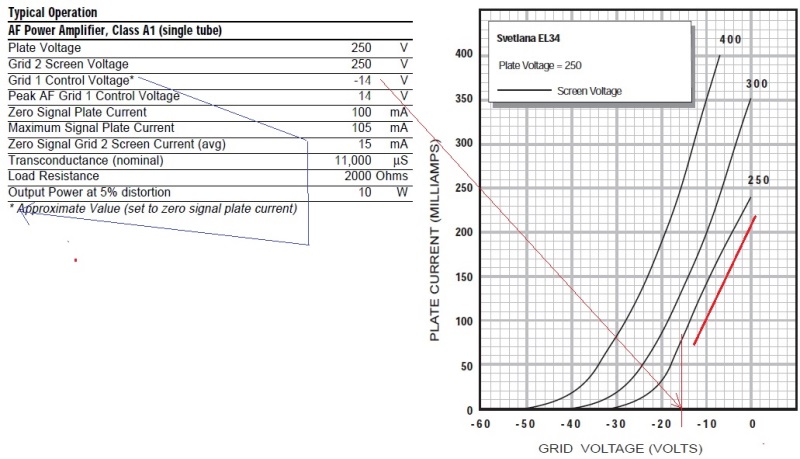

Trở lại Datasheet cho EL34, Cái hình minh họa 2 thông số cháu quan tâm đó là : Thông số hoạt động điển hình và cái đặt tuyến.

Hi Chú Phúc.
Tình hình của cháu giờ nó cũng chút lăng tăng về BIAS, thật rằng Chú làm nhiều, nên những chuyện thế này hoàn toàn dễ như trở bàn tay, khi Chú đã kinh qua nhiều datasheet từng loại đèn và ráp thực tế nhiều loại. Cháu thì chưa, nhưng con số Chú gợi ý -40V (là con số Chú đã đề xuất nhanh xuyên qua 3,4 thao tác rồi) Cháu để dành lại để xác thực lại theo suy nghĩ của Cháu về con số -40V sau nhé.
Trở lại Datasheet cho EL34, Cái hình minh họa 2 thông số cháu quan tâm đó là : Thông số hoạt động điển hình và cái đặt tuyến.

Theo như “Thai pi cơ, Âu pờ ray sầnh”, với “Thai pi cơ, Pơ pho men –xì” EL34 cu vơ-sì” (Cháu viết vậy tiếng anh sai chính tả à, thấy Chú “chém tiêng anh trên trang Pro-sound Cháu khiếp vía (bữa nào mang giấy bút qua học anh văn Chú nhé)
Điện áp họ chọn là 250v (nhìn đặt tuyến nó tuyến tính đã đời, té ra EL34 chạy 250v là Calss A). Với cái hình đặt tuyến như vậy, thông số BIAS họ gợi ý là -14V. Họ còn chú ý dấu *: Giá trị xấp xỉ là để sét điểm tĩnh dòng đổ vào Plate.
Như vậy, Nếu nguồn Plate của Cháu là 250v thì sét BIAS (Grid 1 Control Voltage) là -14V hoặc -15V, -16V gì đó cho an toàn. Đúng không Chú.
Trở lại con số -40V Chú đề xuất. Thật ra, qua Chú biết nguồn Plate của Cháu là 330VAC nắn DC có tụ là 330x1.4 = 429VDC, mất áp do nắn bằng đèn 100V, như vậy còn cỡ trên dưới 300VDC. Nhìn vào cái biểu đồ đặt Tuyến, thấy có con số -40V tròn trĩnh, khiêu gợi thế kia là thực tế Chú đã thuộc từ lâu?. Như vậy với Nguồn Plate là cỡ 300VDC thì nên chỉnh biến trở tầm -40V tiến về 0V. Nếu tại -40VDC là bắt đầu có dòng đổ vào Plate, nhưng chưa “ngon”, nếu sơ dịch về phía -35VDC thì có lẽ đặt tuyến nó thẳng thì khuyến đại từ đó đi lên ít bị méo. Cháu nghĩ vậy Đúng không Chú. Nhưng đưa giá trị BIAS gần về 0VDC quá thì bị tới hạn giá trị làm việc và đèn đóm mau hư . Đúng không Chú.
Cháu biết Chú bận việc, Nhưng giờ đánh liều 1 phen, để hiểu rõ hơn. Để sau này, tiến hành làm thêm những Ampli đèn khác, thì nó cũng tương tự như thế mà chiến thôi. Là học hỏi từ Chú nhiều qua những lần Chú nói tếu lâm, nhưng lần này Cháu muốn Chú gật gù tý hay Cháu nói hỏng bét, Chú đính chính lại cho Cháu làm mạnh tay tý.
Cháu tắt máy học bài đây, Cháu nói sai quá, la mắn, cháu cũng kg nghe thấy đâu nhé

Hi Chú @hoantg, tiếp tiếp. Chú có thấy tin nhắn của Cháu, đã tường tận vấn đề này rồi. Nói cho Cháu với nhé.

Tôi chẳng đề xuất con số nào ráo trọi. Đó chỉ là cách thiết kế bộ chỉnh bias cho đèn CS. Tính toán làm sao cho điện thế ở chấu giữa biến trở bias khi ở vị trí giữa (số 5) vào khoảng -40V. Như vậy, khi cân chỉnh, có thể chỉnh điện thế này hoạt động từ -15V => -65V là tốt nhất. Còn việc chỉnh điện thế này bao nhiêu tùy thuộc vào B+ và loại bóng. Còn phải tính trở kháng ra cho phù hợp với OPT nữa, mỗi mạch, mỗi điện thế đều cho ra trở kháng khác nhau.

Đèn EL34 chạy với điện thế anode dưới 300VDC thì ko cần volt- bias làm gì cho mất công. Schema của Dynaco có B+ là 480VDC, nhưng chính tôi đo trên máy thật tế nó là 540V. Datasheet thường chỉ đưa ra một thí dụ đơn giản nhất, đúng, nhưng ko ai làm theo vậy, lý thuyết và thực hành thường khác nhau xa. Tốt nhất là làm theo schema. Muốn hiểu rõ hơn hãy đọc nhiều schema, nghiên cứu tìm hiểu tại sao họ lại làm như vậy, khi hiểu được là ra nghề. Cứ ráp đi, khi nào cân chỉnh hãy hỏi, tôi sẽ trả lời, vặn cái biết liền, còn muốn hiểu lý thuyết phải đi học.

Tiếng Anh của tôi là tay ngang, chỉ đủ đọc và dịch sách kỹ thuật thôi. Bên pro-sound tôi cố tình xài tiếng Anh nhiều là vì đã là dân chuyên nghiệp, bắt buộc phải biết những thuật ngữ tiếng Anh để đọc và hiểu được những từ người ta viết trên mặt máy và đặc tính kỹ thuật (specifications). Nếu đã dịch ra thì phải chính xác, ko thì nên để nguyên. Cũng như tầng driver là đảo pha, ai đó cứ gọi là lái là sao. Driver còn có nghĩa là cái loa (ko thùng) nữa, tôi nghe gọi là củ này củ nọ, tôi sợ quá. Tích là gì, tôi là người Việt mà cũng ko biết.

Chào chú @tanhb anh có đọc ở đâu đó bias là từ -40...-48.
Vì vậy con số -40 mà Bác Phúc cho là có lẽ hợp.Nhìn vào đường tuyến tính nếu B+ của chú chừng 300 volt khi có tải thì theo anh ban đầu cứ để từ -40 rồi chỉnh cho lên -40 và theo dõi.Nhớ 1 tay chỉnh,tay kia cầm nút công tắc nguồn để có gì kịp tắt nguồn cho không tèo bóng công suất.Nói vậy thôi chứ không hư bóng đâu,Sai điện áp chỉ làm tuổi thọ bóng giảm đi thôi.Hồi hộp quá chắc sắp đến phải mua thuốc trợ tim để sẵn có gì uống kịp thời.

Chào chú @tanhb.Sáng nay anh vào Vnav để đọc lại dự án clone Dynaco ST 70 chạy đèn EL34 như chú định làm mà bận quá chưa tìm ra.Anh nhớ đã xem là nhóm đó có thảo luận về Điện thế Bias -volt của đèn EL34 để gửi cho chú nghiên cứu, nếu tìm được sẽ gửi cho chú sớm.Đ5a chỉ Email của anh là This email address is being protected from spambots. You need JavaScript enabled to view it..

Hi CHú @hoangt.
Ở VNAV thì thành viên có hàng nghìn người. Với lại họ làm với Topic ấy, có chút gì đó liên quan "kinh tế". Cháu không thích. nên kg tham gia gì. Ở đây Cháu thấy mọi thứ "chí công vô tư" nó rất phù hợp với Cháu. Lâu lâu ở đó có tham khảo vài cái "định nghĩa" của họ về âm thanh mà thôi. Chứ chưa đặt câu hỏi nào. Ở đây Cháu thấy phù hợp là ở đây luôn, kg đi đâu nữa
Cháu đang đọc online tại forum học bài
