TOPIC: Âm ly đèn Dynaco ST-70

Người nào vẽ sơ đồ trên là tầm bậy. Việc gì phải tách nguồn hai bên L/R ra riêng cho mất công tốn của vậy. Rồi lỡ 2 bóng đèn ko đều nhau thì 2 bên nguồn sẽ có điện thế khác nhau sao. Em cứ làm cây đèn 1 như trong schema cũ, còn từ cây 2 đến cây n thì cứ nối dây 4 chân sao cho đúng số với nhau là được. Đã có lần tôi làm power supply có n là 6 rồi. Nếu có 2 hay nhiều cuộn 5V cũng có thể nối song song với nhau nhưng phải chú ý, coi chừng ngược phase.

Điện trở sau tụ lọc đầu, ở đây là R18, có thể thay bằng cuộn choke (nếu có) cỡ ≥ 2,5Henry, dòng ≥ biến thế nguồn.

Hi Chú.

Cháu quấn biến thế vẫn đang tiến hành, Nhưng kỷ năng quấn còn yếu kém, Nên không thể ra nhiều cọc cho nhiều điện áp khác nhau. Nên Cháu tự rút lui cái dzụ nắn bằng đèn chuyển sang nắn bằng Diode.
Nên Cháu muốn hỏi Chú, nắn bằng Diode chất âm có khác nhiều với nắn bằng đèn không (cháu có hỏi bân topic quấn biến thế) Nhưng Cháu muốn hỏi Chú, đã có bề dày kinh nghiệm, được tư vấn chung để anh/em có thấy mà có lòng tin nhất.
Với Nắn Diode thì nhược điểm là gì, chọn loại Diode nào là tốt, vì Diode chợ (1n44007) của cháu đã gắn tạm cho cái Pow ngó vẻ tiếng không trong trẻo lắm. Có phải do diode kém gây ồn không ?

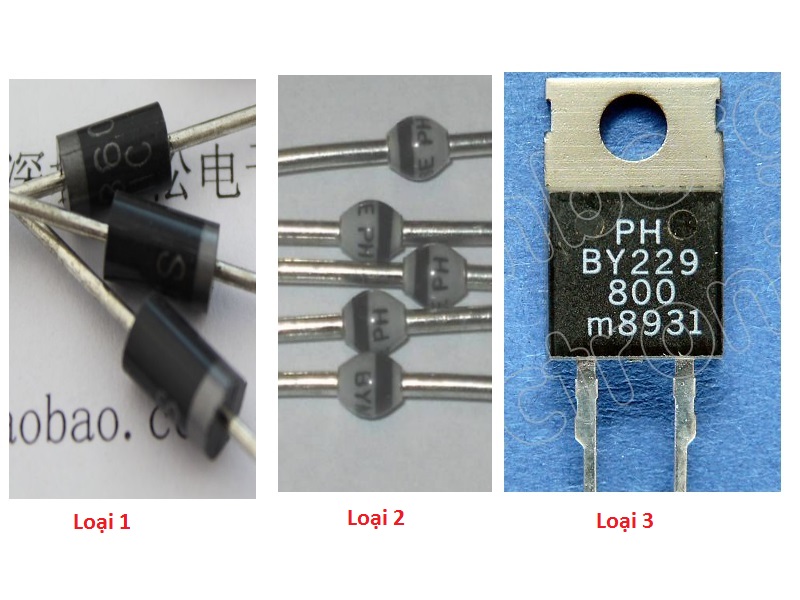

Cháu úp cái hình có 3 loại Diode, Chú tư vấn giúp ưu tiên nên chọn loại Diode nào.
Loại 1 : Chợ bán nhiều
Loại 2: Hàng xả Board cũng nhiều
Loại 3 : Hàng xả Board cũng nhiều (nhưng gắn chiếm chỗ quá)
Trong Topic giới thiệu Sản Phẩm . Cháu có xem hình "nội thất" AMpli CHú ráp, không thấy con Diode nào, đèn nắn thì cũng không thấy luôn. Nên không thể copy loại Diode của Chú đang dùng

Nắn điện bằng đèn hay diode không có gì khác nhau cả, có cái là amp đèn thì nắn bằng đèn hợp lý hơn, vả lại có cái để phô ra ngoài. Tôi thường xài diode, trừ khi khách yêu cầu. Em nghe khác là do tưởng tượng, đáng lẽ phải hay hơn vì điện thế cao hơn 1 chút.

Diode 4007 trên lý thuyết là 1A/1000V, quá đủ. Nhưng trên thật tế phải ráp 2 con nối tiếp để bảo vệ biến thế. Dạo này diode rẻ quá nên tôi hay xài 1N5408 3A/800V nhưng cũng nối tiếp 2 con. Cứ mua 1 bịch để đó, xài hết là kiếm khối tiền.

Biến thế nguồn nếu quấn chật chỗ có thể bỏ cuộn 60V. Lấy điện trực tiếp từ 1 bên cao thế, qua diode đấu ngược sang R từ 100=>220K rồi đến biến trở + R xuống mass, mỗi lần giảm phải có tụ lọc. Mục đích là làm cầu chia điện thế.

Amp công suất lớn, chassis cỡ đó sao chứa đủ bộ nguồn. Em có thấy cái socket 40 pin bên cạnh ko? Power còn lớn hơn cả amp, tôi chơi đồ quái lắm, bí mật nghề nghiệp.

Hi Chú.
Ngày truớc Chú nói mach pre và pow thì gnd không nối chung.
Nhưng khi đi dây tín hiệu thì cọc gnd của output pre và input của pow đằng nào nó cũng dính chung.
Hay lả chỉ dính chung một chỗ đó sẽ tốt hơn là nối gnd lung tung hả Chú
Dạo này cháu kg '' bay bướm'' nữa. Quấn cho đuợc biến thế thì mới tính tới pre. Chás pre có sẵn rồi
