TOPIC: Âm ly đèn Dynaco ST-70

Hi Chú Phúc.

Chiều cháu có ghé vĩnh viễn lấy vài con điện trở lớn nối Ca-tot cho EL34 (màu trắng). Hàng Nhật, giá cũng sài được 20k/1con. Cùng mẫu nhưng hiệu Dale màu vàng cũng 20k/1con nhưng giá trị điện trở R=200Ohm. Số không đúng theo schema nên không lấy. Giá rẻ hơn nhiều, nhiều chỗ rao bán 150k/1con lận.

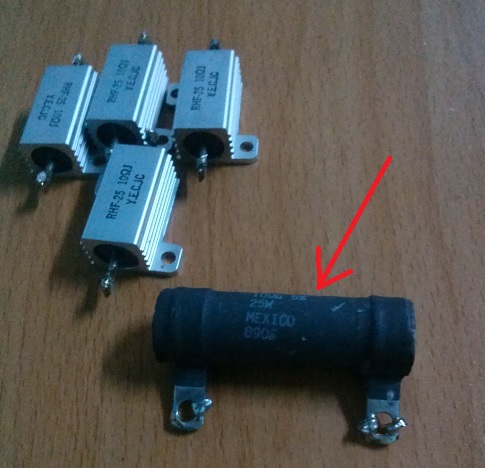

Cháu có lấy 1 điện trở Dale dạng ống như hình bên dưới, Cháu muốn hỏi, con điện trở trong hình, có thể kết hợp với Tụ để lọc nguồn DC cao áp cho OPT và nguồn phân cực cho đèn lái không ?
Cháu thấy điện trở sứ của Dale (hàng gỡ board) chân cẳng ngắn quá. nên nhiều khi sợ không cùng kích thước trên PCB khó lắp
Con như hình bên dưới (màu đen), có nhiều trị số lắm, có loại màu xanh lá chuối. Loại điện trở này, gắn vào Mạch nguồn được không Chú

Đã nói rồi, điện trở nào xài cũng được, miễn sao đúng trị số và lớn hơn CS trong schematic. Ở ampli đèn còn kết hợp thêm tính thẩm mỹ nữa nên chọn loại nào đẹp đẹp chút, tùy mắt người.

Trở 15,6Ω màu trắng ở cathode đèn EL34 amp Dynaco là loại trở đặc biệt, nó có tác dụng như cầu chì để bảo vệ bóng nên phải kiếm đúng loại (hơi bị khó), thay thế tạm bằng trở than vuông 3w màu trắng, có thể bỏ luôn, nối thẳng xuống mass.

Trở Dale là loại bắt thẳng xuống chassis, sau đó hàn dây, đặt trên board thì vướng 2 cái tai choán chỗ, có thể cắt nó đi.

Con trở màu đen là loại dây quấn, CS cao, nếu thấy đẹp, còn rộng chỗ thì xài,càng tốt, ko chết chóc gì.

Vĩnh viễn bây giờ cũng bán đồ xả board nữa hả? Vậy là tụi nó biết đồ quý rồi, chắc có ai đó cho thông tin. Tôi chuyên mua board về tự xả, chỉ tính giá vài món trên board, lời nguyên đám còn lại, bây giờ có lẽ khó mua rồi.

Hi chú Phúc.
Cảm ơn Chú cho lời khuyên.
Đầu năm việc cty quá nhiều. nên có thèm làm cũng kg còn sung như cuối năm .
Nhưng vẫn cố gắng làm thôi. Tìm lính kiện lặt vặt lắm công phu chú ah

Hi Chú Hoàng.

Tình hình Chú "làm chuộc bạch" cho cái preamp mà Chú đang ngâm cứu sao rồi. có gì hay úp lên nhé.

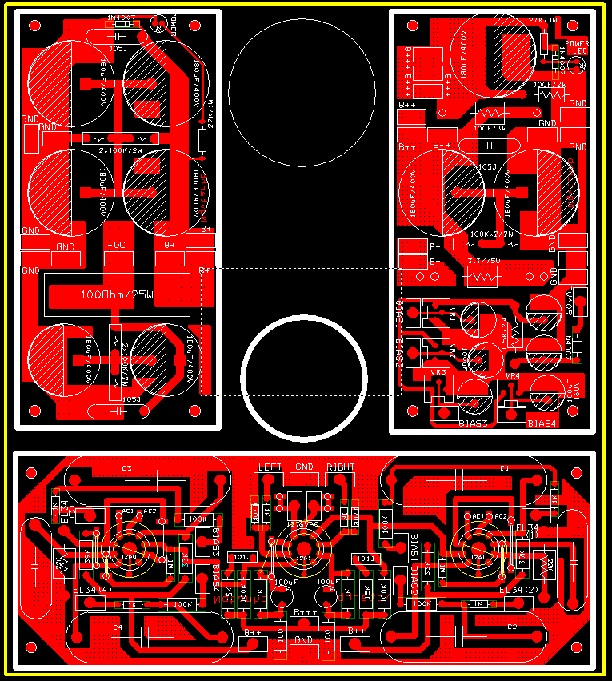

Đây, Cháu đã vẻ xong 2 pcb nguồn, 1 powamp. Hoàn thanh rồi. Cháu đang kiểm tra kết nối lần cuối. Đầu tuần sau cháu mang đi đặt cho họ kéo lụa, mã kẽm, phủ sơn.... rồi cuối tuần lấy về là "quất" được rồi đấy. Cháu úp cái hình khoe khang Chú tý nè. kaka

Chào Chú Tánh.Chú thiết kế mạch nguồn và mạch 3 đèn 12A vậy là ổn và rất đẹp.Cứ như vậy mà tiến tới đi.
Pre của anh ráp theo schematic mới rất ngon lành,hiện anh đang gần xong Tone control còn thiếu tụ,trở 1-2 con nữa là gắn dây và vặn xem có ép phê hay không( Đủ cã 3 giãi âm thanh)Chiều hôm qua chạy kiếm tụ 470pico thiếu 2 con mà mất cã buổi.Hôm nay kiếm thêm trở 56K nữa là đủ.Anh thi công trong điều kiện không có vật tư nên khá vất vã.Không được chọn tụ cũa hãng nầy ,trỡ cũa hãng kia như chú.Trên nầy mà cần tụ hay trỡ là phải chạy kiếm từ mấy mạch cũ rồi gỡ ra có khi tìm mấy board cũ mà vẫn không có tụ hay trỡ mình cần vì vậy thi công chậm.Chú đợi cho anh CN nầy anh nghe thử xong sẽ gửi schematic cho chú nghiên cứu và làm Lay out luôn nghe.Anh đang nghiên cứu Lay out nguồn và pre-pow của chú để in trên giấy Decal và nếu được sẽ làm PCB giống y như chú đây(Anh tự mày mò làm PCB được mặc dù không đẹp và trông như chó gặm nhưng con mình đẻ ra anh cũng thương lắm lắm)Có gì tiếp tục tư vấn và cùng giúp nhau nghe chú Tánh.

Hi Chú Hoàng !!
Chú cứ ngâm cứu cái pre chú thích đi, ổn chú úp schema lên, sắn CHú Phúc duyệt 1 phát là Cháu vẽ layout luôn.
Còn PCB cháu vẽ, còn chú lấy hình cháu úp ở đây, tỉ lệ kg 1:1 chú in decan có khi mấy router nó nhỏ quá thì chạy nóng bong tróc hết (cháu đi dây tín hiệu 2mm lận), với lại ở đây toàn áp cao, nên làm đại khái, kg phủ keo, nó phóng điện xuống chass thì nguy hiểm.
Cứ bình tĩnh . cháu đặt họ làm pcb về, cháu làm chuộc bạch mà thấy tốt, cháu lì xì cho Chú 1 bộ luôn. Thấy CHú vẽ rồng rắn ở trang 1 topic này, Cháu thấy CHú chịu chơi quá, mà kg có điều kiện cũng thương Chú hết sức
Đợi cháu đặt pcb về, làm rồi báo cáo tiếp nhé. Cháu cố chạy 1 layer có vài chỗ câu jum nên có khi Chú kg thấy

Hi CHú Hoàng.!!
về phần linh kiện, ở trên đấy khó kiếm thì Chú cần con nào phát biểu lên nhé, Cháu ra Nhattao lấy cho CHú.
Cháu mua 1 bịch điện trở nhật, nhưng về xem lại, toàn là 100 Ohm trở xuống, kg có con nào đứng hàng kí lô . CHáu bị hớ nữa rồi, giờ bỏ không ở nhà thôi. Không biết có ai cần dùng loại thấp trị số như thế để cháu phân phát cho hết, chứ bỏ trong nhà kg dùng, bụi bám, nóng nực thêm
Để gặp Chú Phúc cần dùng cháu đưa qua, Chắc chú ấy cần là dùng hết thôi, còn cháu chả khi nào dùng hết 1 bịch như thế

Cám ơn Chú Tánh đã nhiệt tình giúp đỡ cho anh.Có gì nếu bí lắm anh sẽ nhờ chú giúp.Chú đã biếu anh CPB là anh mừng lắm rồi.

Hi CHú Phúc !!
Giờ nhớ lại, là Chú Phúc đang vẽ PCB cho dự án của CHú.
Bữa trước có gửi CHú file.LLB cho socket 9 chân. Không biết CHú có sửa PAD lại chưa. Cháu không biết Chú đang dùng Socket gì, Nên ngày trước gửi Chú file đại khái thôi. Nếu chú chưa tạo Sơ đồ chân cho Socket 8,9 chân. CHú cho cháu thấy loại socket Chú đang dùng. Cháu vẽ gửi qua Chú nhé

Tôi đang nghiên cứu và tổng hợp vài schematic lại nên chưa có thì giờ vẽ. Mỗi schema đều có cái hay/dở nên phải tính toán, lại còn phải phù hợp với linh kiện ở VN nữa. Ráp trạm thì sao cũng được, lên PCB phải tính toán thật kỹ vì ko sửa lại được.

Em có rảnh thì vẽ lại LLB 9 pin dùm. Loại chân đèn em đang xài gần giống bộ nối chân, kích thước giống y chân của bóng đèn (đường kính 12mm), hiếm có lắm. Loại chân tôi xài thường gặp hơn, đường kính (khoảng cách giữa 2 chân như 3-8) đến 19mm, em vẽ dùm nhé. Nếu có thể, em vẽ pad hình chữ nhật rộng cỡ 2,5mm, nối giữa 2 loại chân nhỏ và lớn. Như vậy chỉ cần vẽ 1 lần cho 2 loại chân đèn luôn, tiện hơn, mục đích của tôi là vậy. Cám ơn em trước nhé.
