TOPIC: tư vấn ráp ampli đèn EL84

Em vẫn còn quên 1 điểm là trở kháng của lưới đèn công suất khá cao (≈ 50K), em dùng dưới 1k chắc chắn là không hợp rồi. Em xem lại các sơ đồ về 811 và GM70 của bạn MTUR đã post em sẽ thấy trở này thông thường là 51k hay 56K.

Em nên tìm 1 sơ đồ nào gần giống rồi sửa lại theo linh kiện của mình có thì tốt hơn là tính toán.

Cháu thực sự muốn hiểu bản chất của vấn đề này, mong chú bớt chút thời gian giúp cháu hoặc chú có tài liệu liên quan gửi cho cháu cũng đựơc ạ. Cháu cảm ơn chú.

Khi tính toán mạch điện (phân tích mạch) của một tube amp, có rất nhiều yếu tố liên quan giữa các tầng như trở kháng, độ lợi (gain), cường độ (công suất), điện thế, loại vật tư, v.v. Em chỉ mới tính toán phân cực cho đèn mà chưa để ý tới những yếu tố khác.

Nếu phân tích cho rõ vấn đề này thì có rất nhiều điều để viết ra. Tôi sẽ ráng tập trung để viết 1 bài dài về vấn đề này ở trang ngoài. Để rảnh chút đã, đầu năm tôi hơi bận.

Trước mắt, em hãy đọc và nghiên cứu tất cả các sơ đồ em đang và sẽ có. Em sẽ có ý tưởng cơ bản về cách xây dựng và bố trí mạch, sơ đồ nào cũng có cái hay, dở của nó, coi nhiều rồi sẽ có kinh nghiệm nhập tâm. Như tôi chỉ cần xem lướt qua sơ đồ của em là phát giác những điểm sai ngay, tôi đâu có cần tính toán.

Vâng, cháu cảm ơn chú. Cháu và mọi người sẽ rất mong chờ bài viết đó của chú. Vậy trước mắt cháu cứ tìm hiểu theo hướng chú chỉ.

Chào chú Phúc.

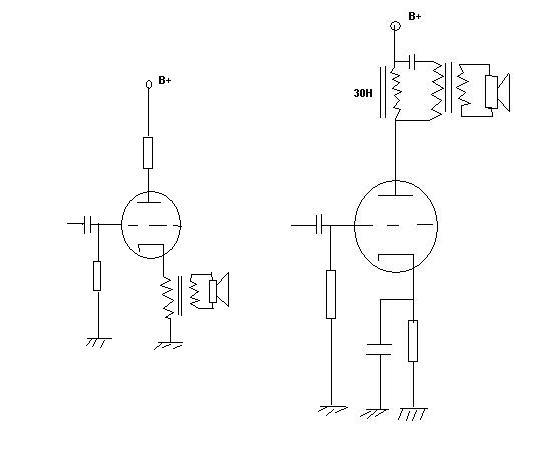

Cho cháu hỏi chút, 1 số sơ đồ cháu thấy người ta không cho điện áp 1 chiều đi qua biến áp xuất âm như hình vẽ. Có phải sơ đồ nào cũng có thể đấu như thế được không ạ, Như vậy thì dây nối ra loa có bị đứt dây thì biến áp xuất âm vẫn an toàn không ạ. Đấu như vậy có ưu nhược gì so với cách đấu BA xuất âm thông dụng.
Còn 1 vấn đề nữa nếu như trên cháu có thể dùng BA xuất âm của PP lắp vào cho mạch SE được không ạ (vì theo cháu biết thì BA xuất âm của SE có dòng 1 chiều chạy qua nên cần có air gap để tránh việc ngắn mạch từ trên lõi biến thế trong khi BA xuất âm của pp thì không).
Cảm ơn chú

Trong hình 1, OPT gắn ở cathode, ưu điểm là điện thế khá thấp khó hư hỏng, lại có trở kháng thấp nên cuộn sơ cấp ít vòng hơn. Khuyết điểm công suất rất thấp.

Trong hình 2, OPT không có điện DC qua, giảm việc nhảy lửa cuộn sơ. Khuyết điểm công suất thấp, chất lượng AT giảm vì tùy thuộc quá lớn vào tụ.

Ráp kiểu quái nào cũng vẫn được nhưng không bao giờ tốt bằng kiểu chính thống.

OPT của PP dùng cho SE vẫn được nếu đúng trở kháng. Chỉ có điều bị dư nửa cuộn dây sơ cấp, phí của trời thôi. Cũng dễ nhảy lửa cuộn dư này, phải mắc thêm trở tải ảo.

Cả 2 loại đều trực tiếp nối với B+ giống nhau (ngoại trừ ráp theo 2 hình trên) nên cách quấn cũng tương tự như nhau. OPT xịn nổi tiếng còn giấu 1 số bí quyết của riêng họ, mỗi hãng có thủ thuật riêng, nhiều khi mình biết cũng không làm theo được. Bởi vậy mới mắc tiền.

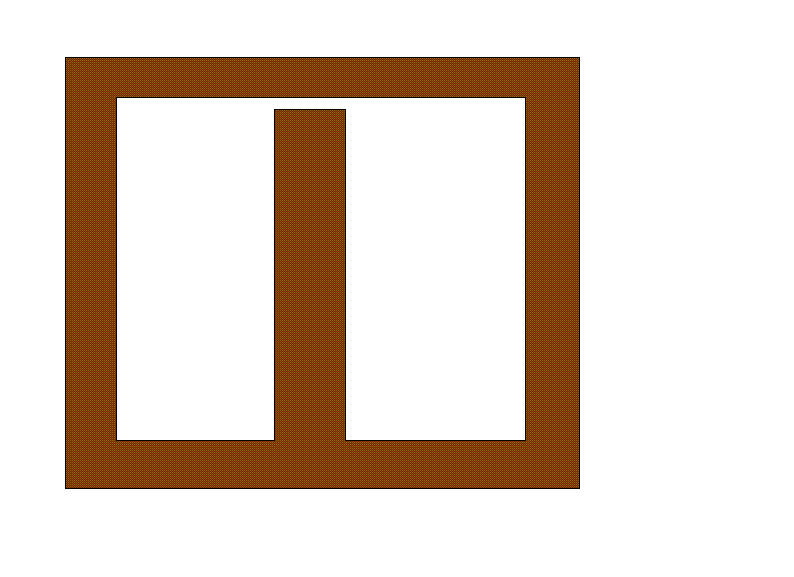

Chú cho cháu hỏi Fe của cháu có kiểu như thế này thì có thể coi cái khe ở lõi kia là air gap để quấn OPT SE đựoc không ạ?

Fe

Xưa nay tôi dùng OPT quấn sẵn nên cũng không rành về cái này lắm, nhưng cũng có gỡ 1 số ra coi, Loại tốt của Mỹ thuờng fe rất mềm có thể bẻ gập dễ dàng. Khi ráp fe, không đan E, I mà kết khối riêng hai loại (fe có lỗ siết ốc), giữa hai khối EI là lớp giấy dày 1mm, miếng giấy này chính là air gap đó. Hình như của em vẽ tôi chưa gặp bao giờ, làm sao ráp fe được. OPT của Nhật hay Taiwan ráp fe EI xen kẽ như bình thường.

OPT quấn xong, lấy đồng hồ đo R x 1, tay cầm kim đo phải bị giật, càng mạnh càng tốt, không giật coi như vất đi, cũng kêu nhưng mất bass.

muathuuongruou wrote:
Chào chú Phúc
Giờ cháu sẽ chuyển bộ này cháu đã làm sang 1 chassis mới. Chassis này = nhôm và sẽ ốp gỗ bên ngoài, và đi lại dây cho hợp lý. Bộ cũ do chạy lâu quá nên nóng và làm nứt mất mặt chassis. Sơ đồ trên là 1 sơ đồ cơ bản, trước khi cháu lắp lại sang chassis mới muốn nhờ chú xem lại xem có cần thêm bớt các linh kiện gì nữa để mạch có thể hay hơn nữa không ạ(Sơ đồ nâng cao).
Cảm ơn chú.
