TOPIC: PRE TONE control HAY-DỄ -RẺ

TDHien59 wrote:
Công tắc 6 chân thì chỉ gạt qua lại 1 lần thôi chứ sao lại 2 lần.
mình mô tả cách lắp a hình dung ra nhé.

công tắc 2 hàng 6 chân. 1-2-3, 4-5-6 trong đó 2-5 là out ,1-4 in A. 3-6 in B.
Như vậy a câu 1 đầu ngõ in S2-A vào chân 2, OUT S2-B Vào chân 5.
chân 1-4 cho phần toncontrol , chân 3-6 cho no control.
đơn giản vậy mà.

Tôi vẫn chưa hiểu ý của anh.
Đơn giản trông vào hình vẽ của anh thì thấy hai cụm công tắc đầu vào và ra tương ứng là A và B. Như vậy phải dùng tới công tắc mới đủ cho 2 kênh L và R.


Khi công tắc ở vị trí 1-2 thì chạy qua tone.
Khi công tắc ở vị trí 2-3 thì bypass.

TDHien59 wrote: A đấu nhầm rồi.số 2 chuyển qua vị trí số 3 cái công tắc 6 chân chia làm 2 kênh L,R riêng biệt mà.

Xin lỗi anh 10, vụ này tôi chậm hiểu anh thông cảm.

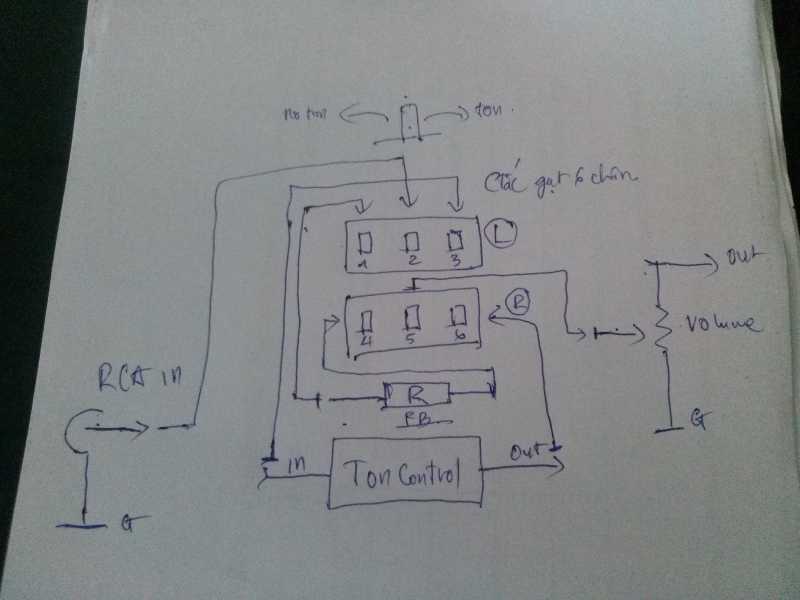

Tôi vẽ lại hình của anh. Trên hình vẽ này tôi mới thấy thể hiện một kênh, còn kênh nữa thì sao? Anh có thể vui lòng vẽ đủ 2 kênh được không?
Cảm ơn anh.

TDHien59 wrote: Cái hình vẽ trên là mono.Nếu a muốn dùng 1 công tắc.Vậy a kiếm cái công tắc 12 chân chia ra cho 2 kênh L,R mới được.
Ngoài chợ có bán loại công tắc này đó.

Anh làm tôi toát mồ hôi. Vậy là phải dùng đến hai công tắc thì quá rõ rồi.
Cảm ơn anh đã chia sẻ. Tôi sẽ dùng 2 rơle loại 6 chân để đóng gắt vụ này.

Bác Phúc cho em hỏi bóng 6EH7 lắp pre được không, nếu được thì theo sơ đồ nào Bác giới thiệu cho em với, cảm ơn bác nhiều.

lhsonpr wrote:
Tôi xin trả lời thay cho chú ADMIN.
Bóng này là dòng bóng 5 cực Pentode dùng làm pre,đảo pha đều được.Tương tự như EF86 ,bạn kiếm cái mạch pre của EF86 rồi lắp theo chỉ thay đổi vị trí các chân anot,katot,g1,g2 cho đúng với data bóng 6EH7 là ok thôi.

Em Thank bác 10 rất nhiều, thực tình em rất mơ hồ đèn 3 cực 5 cực, em rất muốn nghiên cứu lắp 1 cái pre, sao mình không lắp theo những sơ đò trên mà phải tìm EF86. Em có thắc mắc ngây ngô mong bác bỏ qua.

lhsonpr wrote:
Những sơ đồ pre toncontrol trong topic này đều sử dụng đèn 3 cực kép.kg ứng dụng cho đèn 5 cực được.
khái niệm đơn giản của số 3 và 5 đã cho thấy được sự khác biệt rõ rệt rồi đó bạn à.
Bạn đang hỏi cây bóng 6EH7 thì cái đơn giản nhất là tìm mạch pre của ef86 mà lắp theo.vì ef86 là bóng thông dụng nên rất có nhiều mạch ứng dụng kinh điển rất hay để DIY theo.
thân mến.
