TOPIC: PRE TONE control HAY-DỄ -RẺ

TDHien59 wrote: Hi anh TDHien59
Opt đã quấn rồi, giờ ngổn ngang, đợi ebay gởi cọc về khoang phíp đóng vào giống James luôn. giờ đầu dây nằm tứ tung, nên chưa úp lên
Opt thấy quấn búa xua, nó cũng hát anh ơi, Nhưng tính toán bài bản như anh @10 đưa thì hát đều giải hơn,
Dạo này dò được đài một người anh có máy quấn của Đại Thành, quất 1 ngày xong 4 cục luôn. Hihi
Giờ tự chế mạch luôn rồi, kg theo mạch trên mạng nữa, cứ lấy bộ khung schematic, đọc datasheet lấy RL sơ cấp để quấn Opt, coi áp g1 cho bóng công suất là quất 2,3 tầng khuyếch đại gì đó nếu thích, hình như mạch dư gain nghe có vẻ hay hơn mới chết chứ.
Em dạo này kg làm ampli bận việc nhà tý, nhưng có vài đứa em, nó "máu" là bày vẽ ra cho bọn chúng làm coi chơi thôi
Bữa nào đóng hộp Opt đẹp là show cho anh xem luôn nhé, nợ anh ít bữa hihi

Làm chi mà đến mấy tầng khuếch đại vậy? Thường là đến 2 tầng đã quá đủ. Anh mần vài 3 tầng nhiều GAIN quá sẽ vỡ tiếng chắc Volume chỉ mở số 1-2.
Có máy quấn thì nhàn quá, đỡ nhiều công đấy. Tôi có lẽ phải quấn tay một cặp OPT SE nữa chắc đến Tết mới xong.

TDHien59 wrote:
Hi anh TDHien59

Pre của anh sao rồi, Ca hát gì chưa ? Thấy anh im ắn thế. Kaka. Anh ráng ngồi chờ Chú Admin úp sơ đồ Pre 4 đèn lên nhé

nganhtuan_sg wrote:
Trời nóng chả thiết làm gì ngoài việc uống bia...
Nếu bác Phúc mà gửi lên sơ đồ 4 đèn thì làm luôn cho bõ công. Mạch này rắc rối hơn nhiều.

Em nghe lời bác TDHien59 em sẽ làm pre trước. Bác cho em cái mạch pre thật hoàn chỉnh càng nhiều bóng em càng thích, bác có thể cho em list linh kiện luôn được không. nếu được bác giúp sớm cho em với nhé
Hôm vừa rồi em mới mua được đồng hồ VU để chuẩn bị làm 2 cục mono

Tôi đang lắp Pre dùng 2 đèn 12AX7 (sơ đồ ở mấy trang trước). Còn nếu anh muốn sơ đồ nhiều bóng hơn thì chờ anh Phúc đưa lên sau. Anh ấy đang trong quá trình lắp thử nghiệm nên chưa thấy gửi.
Anh ráp thử mạch 2 bóng kia trước, khá đơn giản.

Còn về mạch cho đồng hồ VU tôi cũng thích lắm tuy nhiên nghiên cứu thấy nó không đơn giản chút nào.

@ levan: Bạn mới tập ráp pre nên chọn sơ đồ và cách ráp trong bài DIY số (3). Sau này bạn có thể ráp mạch khác phức tạp hơn. Tụ điện liên lạc, ngoại trừ ở những chỗ nối với anode phải xài tụ dầu, những chỗ khác xài loại nào cũng được.

Chất lượng của pre tùy thuộc phần lớn ở chất lượng bóng. Cùng tên 12AX7 nhưng có rất nhiều loại, chênh lệch rất lớn. Không nên xài bóng Nga hay TQ, uổng công ráp. Bóng Mỹ như Syvalnia chất lượng trung bình, tốt và mắc nhất là Telefunken của Đức. Nếu có điều kiện, bạn mua thử vài loại, cắm vào là biết liền.

@ TDHien59: Mạch pre 4 đèn của tôi (thật ra chỉ có 3 đèn + 2 đèn cho phono) lấy từ máy xịn, mạch cũng khá đơn giản nhưng có thêm vài hiệu ứng như loudness, lo-high cut nên nghe nhạc vàng thích hợp hơn. Tôi đã vẽ ra rồi nhưng chờ ráp thử rồi mới công bố. Đã xong phần chassis, BT nguồn, tụ v.v. Nhưng cũng như bạn, trời nóng quá, tôi chỉ muốn uống bia rồi ngủ thôi, kg có hứng làm. Có hôm trời mưa mát, đang giở ra làm thì cúp điện, bực mình bỏ lửng cho tới nay.

Bạn levan nói sẽ ráp 2 cục mono block, mỗi cục 6 bóng EL34 tôi mới hết hồn.

Mạch VU rất đơn giản. Bạn lấy điện thế AC từ ngã ra loa, cho qua 1 diode, qua 1 điện trở rồi đến biến trở làm cầu chia điện thế (≈ 500mVDC) cấp cho đồng hồ (gần giống như mạch bias cho bóng CS, chỉ khác chiều diode). Cho amp chạy rồi chỉnh biến trở mạnh yếu tùy thích. Nếu muốn kim đồng hồ nhảy đầm đầm thì thêm 1 tụ 10mF câu vào 2 cực đồng hồ. Xong. Tôi sưu tầm được 2 đồng hồ VU 14”, đặt trên đầu loa, vừa nghe nhạc vừa nhìn kim nhảy, tuyệt vời.

tuyenphuc wrote:
Nếu mạch đồng hồ VU mà đơn giản như vậy thì để tôi thử lại xem ra sao. Các loại đồng hồ VU tháo từ ampli bán dẫn ra có thể áp dụng theo mạch này của bác được cả hay tùy thuộc từng loại?

Trời nóng, cuối cùng kính bác một két bia!

# Hì hì! Tôi cố tình kéo dài thời gian công bố là để câu bia, ủa quên, câu view. Có lẽ đã đến thời điểm, nhưng tốt nhất là đợi tôi ráp xong trước đã vì có vài linh kiện ở VN kg có, phải thay bằng loại tương đương, phải điều chỉnh mạch lại 1 chút.

# Tôi hết hồn chỉ vì bạn levan mới tập ráp đã chơi CS lớn như vậy. Hồi thập niên 80, tôi đã từng ráp amp mono 8 bóng 6L6GC, nhưng đó là cho ca nhạc. Với 2 amp như vậy, tôi phục vụ cho 20.000 khán giả ở sân câu lạc bộ Lao động, kêu lồng lộng, vừa nghe ca nhạc live vừa nhảy. Nghe nhạc ở nhà, chỉ cần vặn cỡ 10 watt (≈ 10VAC) là hàng xóm nghe ké luôn.

# Loại nào cũng được hết, miễn sao bạn lấy đồng hồ ohm thang Rx1 đo thấy kim nhúc nhích là được. Lấy từ amp transistor ra thì nhỏ quá coi kg ngầu, kim ngắn nhảy kg đẹp. Bạn ra Vĩnh viễn lục đồng hồ 6-8 inch thiếu gì, chỉ khó là 2 cái phải giống nhau, nó ghi chữ gì mặc kệ, về nhà mở ra sơn trắng hết, siêng thì vẽ hình VU metter trên decal rồi dán vào.

Két bia bạn cho ở cao quá, với hoài kg tới.

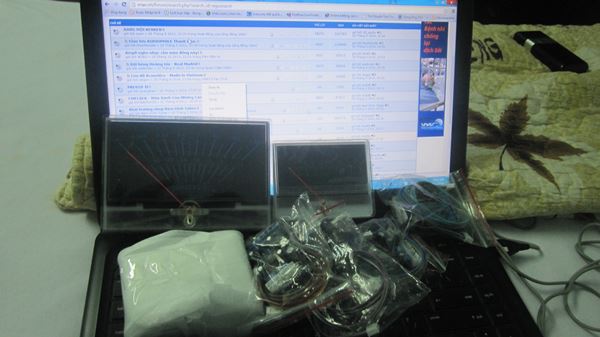

Em mua 4 caí đồng hồ VU và 4 cái mạch kèm theo rồi, không phải làm mạch nữa. Em chưa biết cách đưa ảnh lên chán quá. Em muốn lắp để dùng mà chắc em chỉ DIY một lần thôi nên em làm cho nó ưng ý luôn
