TOPIC: Quấn Biến Thế Xuất Âm cho Ampli Đèn

Nói chuyện Fe fiếc mới nhớ.

Làm biến thế xuất âm bằng Fe xuyến có được ko? Tôi thấy có nhiều người đã làm rồi, nghe nói chất lượng khá tốt. Mời các bạn cho ý kiến.

tuyenphuc wrote:
Hoàn toàn được chú ơi.thường hay ứng dụng cho PP vì không có khe từ hở.
cái chính là khó quấn dây.chắc có lẽ vì sự tiện lợi nên hầu hết vẫn hay dùng EI hay C-core nhiều hơn.trừ khi có máy

Em nghiên cứu qui cách fe, số vòng dây v.v thật kỹ đi, tôi có chỗ quen khá thân, có thể đặt quấn số lượng lớn, có sẵn fe chất lượng, giá tính bằng ký lô. BT nguồn cũng vậy.

Hi anh @10

Vỗ đùi cái "phốc" đã quá . Luôn luôn lắng nghe, sao lâu lâu mới hiểu
Đã hiểu rồi à.
Vậy là tiến hành thôi

tuyenphuc wrote:
ok chú. cháu sẽ ngâm cứu thêm về vấn đề này.

Hi anh @10
Rảnh anh ghé vô thấy cái “thoét mét” của em giải thích giúp cho em sáng tỏ với.

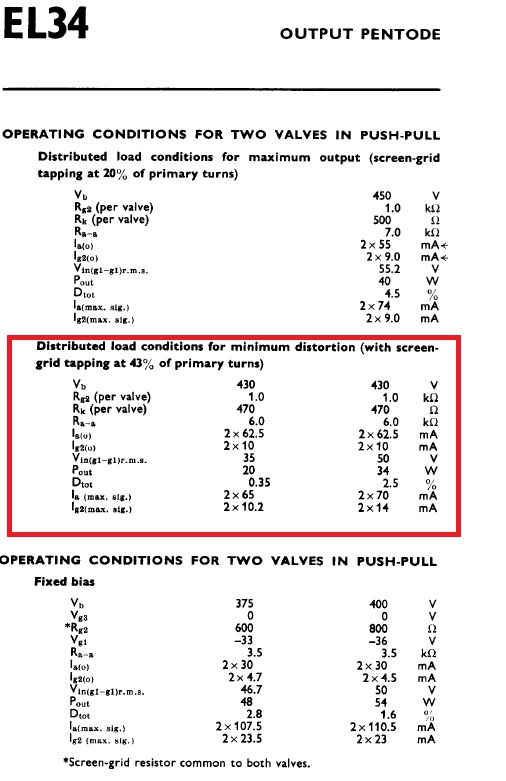

Theo như thông số OPT anh đưa ra là dùng chung cho 3 loại bóng, Em chỉ có bóng EL34, và xem lại Datasheet thì thấy là có phải với sơ đồ của anh là chọn phần Datasheet như bên dưới đúng không?



Em thấy là Pout max thì có 34W thôi, trong khi Opt anh ghi Max là 60W, Vậy El34 nó có chịu nổi không anh. Hay là Opt nó xuất ra tải Max cỡ đó thì El34 nó cho nhiêu thì Opt chạy bấy nhiêu. Hoặc là do Mạch PP nên con chạy con nghỉ, thì tổng hai con lại thì 34W + 34W = 68W. vẫn còn dư chán..
Em lăng tăng quá. Tính công suất kiểu Push-Pull là tính kiểu nào anh nhỉ.

Hi anh tanhb
Opt e thiết kế cho công suất ra loa max là 65w.tức là công suất mà nó cung cấp max cho loa có trở kháng là 8R.

-data nó ghi là chế độ hoạt động của bóng mạnh hay yếu.công Suất lớn bé là tùy theo mạch nữa.cái data đó chỉ để anh tham khảo chứ ứng dụng mà đúng 100% thì kg có Đâu .opt có trở kháng nhỏ thì cs ra lớn nhưng độ méo hài sẽ
Lớn hơn.sỡ dĩ e chọn 5k cho 3 loại đèn vì tổng trở này phù hợp gần nhất với 3 loại bóng 6l6-el34-kt88.

còn chuyện Opt công suất lớn gắn Vào anh sợ hại đèn thì hoàn toàn kg vấn đề gì.

Hi anh @10.
Nói thiệt với anh là em trước khi đặt câu hỏi Em đã đội nón bảo hiểm luôn rồi, vì vậy, Anh có bực ký đầu em chả sao đau tay anh ráng chịu

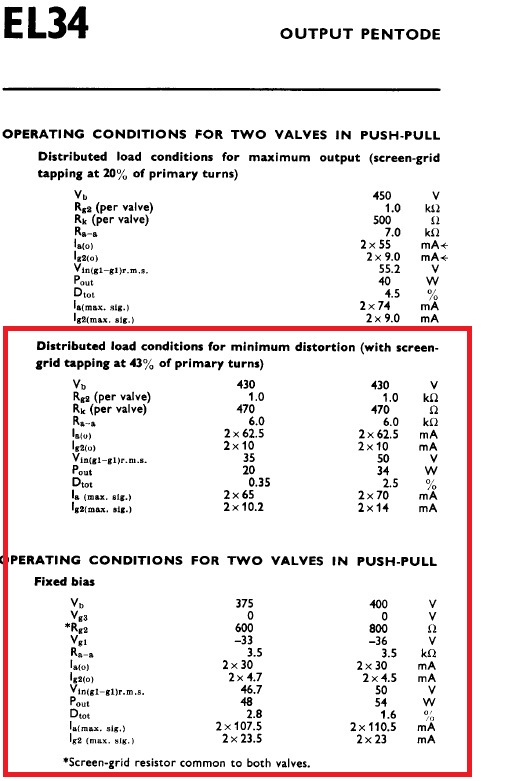

Cái hình bên trên nói Grid Tapping ai 43% of Primaty turns có nghĩa là gì (cọc Ultraline gì đó)
Có phải là nếu Áp vào B+ 430 volt thì cái cọc UL có : 430*(100%-43%)= 288 Volt là Vg2 không anh.

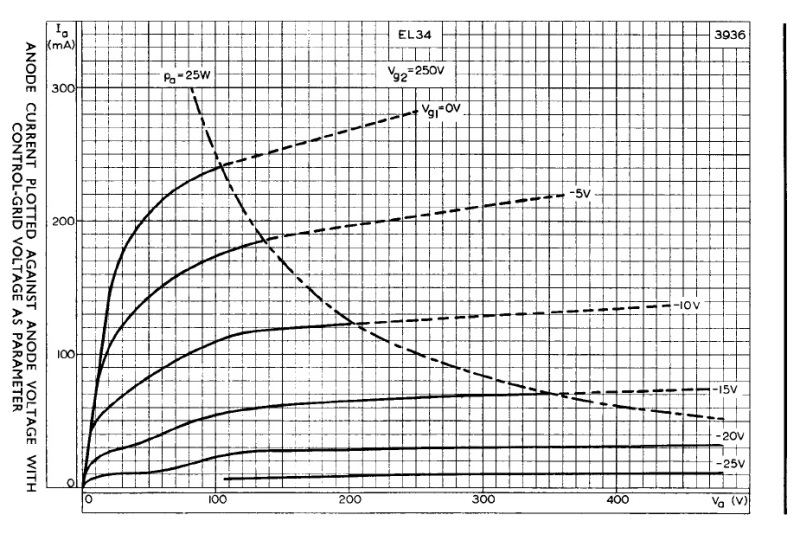

Vì em cũng mon men coi sơ đồ bên dưới của El34 trong Datasheet em thấy Vg2 = 250 Volt mà không hiểu nó vẽ hai đại lượng Vg1 ám âm, còn Vg2 lấy đâu ra

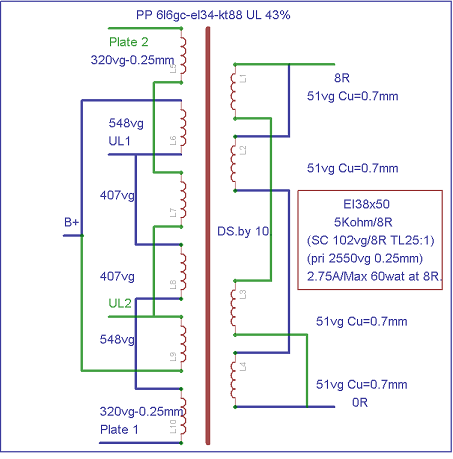

Giờ có sơ đồ quấn dây OPT của anh, thì em coi như là bảo bối rồi, nhưng cũng mon men đọc cái Link này, để biết ngõ thực tế muốn làm là phải tính toán thế nào để biết ngõ chém gió, chữ bữa trước Auto Bias, Fix Bias bở bánh một bữa rồi
www.turneraudio.com.au/output-trans-pp-calc-1.html
Mà đọc tài liệu mình chưa bao giờ thấy và làm, Nói thiệt em đang TẨU QUẢ NHẬP MA, CHẮC CHẾT TRỪ KHI CÓ CAO NHÂN GIẢI "QUYỆT"
Đang bị cái vòng lẩn quẩn, Y như Hát bài Anh Ba Hưng, câu sau cứ lộn lên câu đầu, không có người nhắc tuồng là ca suốt không hát hết một bài luôn. Heeeeeeee

hi anh tanhb.

UL 43% là trở kháng tải cuộn pri.không phải như công thức tính anh mô tả.vg2 là lưới chắn.nhà sản xuất có đính kèm thông số giới hạn max của vg2 trong datasheet rồi.trong biểu đồ không có vẽ cái vg2 này.

-những câu thắc mắc của anh hầu như điều có trong cái trang web anh gửi đã giải thích và hướng dẫn cặn kẽ rồi.có lẽ anh đã đọc qua, anh chịu khó đọc kỹ rồi tóm tắt lại là ok.e nói thêm cũng chưa chắc đã đúng.
có lẽ trình e cũng chỉ biết tới đây. nói nhiều kẻo ng khác lại bảo e * múa rìu qua mắt thợ *

-Chú admin xem có chổ nào trả lời giúp được anh thì ghé làm vài lời nhé.

Hi anh @10.

Cám ơn anh giải đáp thêm.
Thật tình đọc cái Link có hiểu gì đâu, vì mấy cái ký hiệu, ký tự định danh không hiểu gì, Thấy link đấy nó vể Loandline của 6550, đọc xong không hiểu gì hết, rồi những ý tưởng họ chọn công suất cũng không hiểu luôn, đọc xong bỏ đi ra ngoài, chạy tới anh mếu máo, méc anh này kia đấy thôi.
Huhu, giờ bị tẩu quả nhập ma rồi, không dám vào link đó nữa, vào rồi bị "quần" nữa mệt óc quá. Hichic

Heeeeee, cái chữ màu vàng của anh là MÚA RÌU QUA MẮC THỢ ĐÚNG KHÔNG ?. Trời mắt em mờ nhìn không ra, em kg đọc được phải chạy ra ngoài "tuyển" một cute mắt tỏ, lanh lợi vào đọc chữ này cho Chú, thế là có hai ba em xưng phong chạy vào, truy ra là câu em viết in ở trên. Mèn choét ơi,,,,, anh anh....
