Re: Quấn Biến Thế Xuất Âm cho Ampli Đèn 31 Mar 2016 19:56 #2350

Phan Lê Đệ
Offline
Senior Boarder
Posts: 43
Karma: 0

Òa, sướng quá. Được cao thủ khen rồi. Em tính cật lực mất 2 ngày đấy ạ... hi,hi... em dốt tự nhiên lắm ạ
Bác ơi, em còn thắc mắc, bác giải thích giùm em với:
- Tại sao 2 nửa bobin cuộn sơ cấp lại quấn ngược chiều nhau
- Cuộn thứ cấp quấn tràn cả bobin lại cùng chiều nhau
Thú thực cái này em học lõi trên mạng chứ chả hiểu gì

Em bóc tụ dầu của Nga ra thì có giấy rất mỏng, nhìn xuyên qua được, khá dai nhưng đễ rách theo mép (em đã cẩn thận dùng đồng hồ vạn năng đo thì thấy nó cách điện thật đó ạ). Trên tụ có ghi 10MF, 250B (chắc là 250V,đó là em đoán). Nếu là 250V dùng để cách điện các lớp dây sơ cấp với nhau trong trường hợp này (6v6GT/G có B+ 300-325V) có được không ạ. Em thì có ý tưởng cách điện 2 lớp giấy đó cho nó thành 250v * 2 = 500v. Bác thấy thế nào ạ

Cảm ơn bác !

The administrator has disabled public write access.

Re: Quấn Biến Thế Xuất Âm cho Ampli Đèn 12 Apr 2016 15:18 #2351

Phan Lê Đệ
Offline
Senior Boarder
Posts: 43
Karma: 0

Em báo cáo kết quả sơ bộ ạ, qua 2 ngày 2 đêm em đã quấn xong 1 cục OPT nhưng không hài lòng với kết quả. Tổng kết kinh nghiệm qua 1 lần thử nghiệm để quấn lại ạ:
1- Giữa tính toán và thực hành có khoảng cách khá xa. Em tính khít cửa sổ vậy mà khi quấn xong, cửa sổ còn dư ra 3mm. Số vòng sơ cấp tính 74 vòng/1 lớp cho 1/2 bobin nhưng thực tế quấn dây 0,25 tối đa chỉ được 68 vòng; cuộn thứ cấp cũng vậy, tính 80 vòng/1 lớp dây 0,5 nhưng thực tế được 74 vòng là hết cỡ.
2- Quấn OPT công suất nhỏ, dùng dây nhỏ rất khó, phải nói là khoai. Giờ thì em mới hiểu OPT hãng tại sao nó có giá trên trời rồi...

3- Quấn chia đôi lõi thực tế là rất khó, vô cùng khó, tay nghề phải cỡ 7/7 cơ, bác nào mới quấn như em là bất khả thi. Vậy nên em sẽ quấn lại theo cách của bác 10 ạ
4- Em quấn lõi giấy tự tạo. Ưu điểm là tiết kiệm diện tích cửa sổ nhưng khuyết điểm là khi quấn những vòng đầu tiên ở mép rất khó, khi lớp chồng lớp rất khó chồng lên nhau cho chuẩn (lớp sau rơi ra ngoài hoặc vào trong so với lớp dưới, càng những lớp sau thì số vòng quấn được sẽ nhỏ hơn lớp dưới). Vậy nên chăng sử dụng lõi quấn nhựa vẫn sẽ hay hơn.

The administrator has disabled public write access.

Re: Quấn Biến Thế Xuất Âm cho Ampli Đèn 28 Jul 2016 04:32 #2361

nganhtuan_sg
Offline
Expert Boarder
Posts: 88
Thank you received: 8
Karma: 0

Phan Lê Đệ wrote:

Em pót thêm cách tính của em ạ:
Em đã bỏ đi rất nhiều công thức tính các thông số khác, hoặc là do em không hiểu, hoặc là em cho không cần thiết

THỰC HÀNH TÍNH TOÁN BIẾN THẾ XUẤT ÂM 6V6 PUSH-PULL

1- Chọn lõi sắt EI
- Diện tích lõi EI cần cho 14W
Afe = 300 sqrt(Pout)
Với: Afe: tiết diện lõi (mm2)
Pout = 14 w (theo datasheet 6v6GT/G hoạt động ở chế độ PP class AB1)
Afe = 300 * căn bậc hai của 14 = 1122,5 mm2
- Thực tế có lõi EI với T = 28 vậy để đạt được Afe = 1122.5 mm2 ta chọn được S = 41 mm
28 mm * 41 mm = 1.148 mm2

2- Về dây sơ cấp

a- Tính lý thuyết số vòng sơ cấp

= Căn bậc hai( PRL x PO) x 10,000 / Afe
Với PRL = 8k = 8.000 omh
PO = 14 W
Afe = 1.148 mm2
Số vòng sơ cấp = Căn bậc hai(8.000 * 14) * 10.000/1.148 = 334,66 * 8,71 = 2.915,16 vòng
Lấy tròn 2. 920 vòng

b- Tính toán đường kính dây sơ cấp

Căn bậc hai( 0.28 x L x H / thNp )
L = 1,5 * T (cách tính cho lõi EI tiêu chuẩn) = 1,5 * 28 = 42 mm
H = 0,5 * T (cách tính cho lõi EI tiêu chuẩn) = 0,5 * 28 = 14 mm
thNP là số vòng dây sơ cấp
Đường kính dây sơ cấp = căn bậc hai (0,28 * 42 * 14/2.920) = 0,237 mm
Thực tế không mua được dây 0,237 mm nên mua dây 0,25 mm

c- Chọn dây 0,25 mm có emay (theo bảng có sẵn) xem nếu không có emay thì kích thước nó bao nhiêu

Nhìn vào bảng trên, ta có dây 0,25 mm là dây có emay, vậy không có emay sẽ là 0,200 mm

d- Tính toán chiều dài bobin để quấn dây (BWW)

L = 42mm, Vì quấn bobin chia đôi nên BWW = 42 - 4 =38 mm
Đến đây, ta chỉ tính cho ½ bobin
BWW = 38/2 = 19 mm
Tổng số vòng sơ cấp trên ½ bobin = 2.920/2 = 1.460 vòng

e- Tính toán lý thuyết số vòng dây trên một lớp của cuộn sơ cấp

ThPtpl = 0.97 * Bww / kích thước dây có emay
0,97 * 19/0,25 = 73,72 vòng.
Lấy tròn 74 vòng/lớp

f- Tính toán lý thuyết số lớp sơ cấp

= Tổng số vòng sơ cấp trên ½ bobin/số vòng dây trên một lớp
= 1460/74 = 19,73 lớp
Lấy tròn 20 lớp

g- Tính toán số vòng cuộn sơ cấp theo thực tế

= 20 lớp * 74 vòng = 1.480 vòng
Đến đây, ta tính toán cho cả bobin

h- Tính trở kháng cuộn dây sơ cấp

Rwp = 2.26 x ( tổng số vòng sơ cấp x TL ) / ( 100,000 x kích thước dây không có emay x kích thước dây không có emay)
+ Với TL là giá trị đường sức từ trung bình
TL = ( 3.14 * H ) + ( 2 * S ) + ( 2 * T ) = (3,14 * 14) + (2 * 41) + (2 * 28) = 43,96 + 82 + 56 = 181,96 mm
+ Tổng số vòng sơ cấp cho cả bobin = 1.480 * 2 = 2.960 vòng
Rwp = 2,26 * (2.960 * 181,96) / (100.000 * 0.200 * 0.200) = 1.217.239,616 / 4.000 = 304,31 omh
Đến đây, ta tính cho ½ bobin

i- Chọn kiểu quấn cho cuộn sơ cấp

Với 20 lớp sơ cấp cho ½ bobin
Total P layers Primary and Secondary layer distribution. P&S section
pattern
0 to 7W 10p to 24p S - 10p~24p - S 2S + 1P
7W to 15W 10p to 20p S - 5p~10p - S - 5p~10p - S 3S + 2P
7W to 15W 10p to 20p 2p~4p - S - 4p~8p - S - 4p~8p - S - 2p~4p 3S + 4P
Vì UL ta chọn = 25% (UL 25% nằm ở cuối lớp thứ 10 = 740 vòng) nên kiểu quấn sẽ nằm 1 trong 3 cách trên:
+ 2S + 1P: S – 20p - S
+ 3S + 2P: S - 10p - S - 10p – S
+ 3S + 4P: 4p - S – 6p - S – 6p - S - 4p
Vì 2S hay 3S có vẻ như ít nên tăng lên 5S, cho nó có vẻ zíc zắc (cái này là do tự sáng tác):
S – 6p – S – 4p - S – 4p – S – 6p – S

g- Chọn giấy cách điện

- Giấy cách điện giữa 2 lớp sơ cấp lấy từ tụ dầu của Nga có chiều dày 0,05 mm
- Giấy cách điện giữa 2 lớp thứ cấp theo bảng:
Điện áp Bề dày giấy cách điện
Có thể chịu đựng được
0Vdc to 100Vac pk 0.1mm
0Vdc to 400Vac pk 0.2mm
300Vdc to 600ac Vpk 0.4mm
450Vdc to 900Vac pk 0.45mm
600Vdc to 1,200Vac pk 0.5mm
1,200Vdc to 2,400Vac pk 0.7mm
2,400Vdc to 4,800Vac pk 1.4mm
Ta chọn là 0,2 mm (vì 6v6 pp có điện B+ khoảng 300-325v)
Đến đây, ta tính cho ½ bobin

h- Tính tổng độ dày cuộn sơ cấp + độ dày lớp cách điện

Cách điện sơ cấp giấy 0,05mm
Cách điện thứ cấp 0,2 mm
S – 6p – S – 4p - S – 4p – S – 6P – S
= (số lớp sơ cấp * kích thước dây có emay) + (số lớp giấy mỏng * i) + (số lớp giấy dày * I)
= (20 * 0,25) + (16 * 0,05) + (9 * 0,2) = 5 + 0,8 + 1,8 = 7,6 mm

3- Về cuộn thứ cấp

a- Tính chiều cao tối đa có thể quấn trên bobin

= 0,8 * H = 0,8 * 14 = 11,2 mm

b- Tính đường kính dây thứ cấp lớn nhất theo lý thuyết

Chiều cao còn lại để quấn dây sơ cấp = chiều cao tối đa có thể quấn trên bobin – (tổng độ dày cuộn sơ cấp + độ dày lớp cách điện) = 11,2 – 7,6 = 3,6 mm
Tất cả có 5S nên diện tích để quấn 1S = 3,6/5 = 0,72 mm
Thực tế, mua được dây có cả emay là 0,5 mm
Đến đây, ta tính cho cả bobin

c- Tính toán lý thuyết số vòng dây trên một lớp của cuộn thứ cấp

thStpl = Bww / đường kính dây có cả emay
Vì ta sẽ quấn cuộn sơ cấp tràn qua vách lõi nên Bww = 42 – 2 = 40
thStpl = 40/0.5 = 80 vòng

d- Tính toán số vòng thứ cấp với tải 6 omh

= số vòng cuộn sơ cấp thực tế/căn bậc hai (PRL/Z)
Với số vòng cuộn sơ cấp thực tế = 2.960 vòng
PRL = 8.000 omh
Z = 6 omh (sở dĩ chọn 6 omh vì nó có thể đánh được loa 4, 6, 8 omh dễ dàng, loa 16 omh gắn đại vào cũng đánh tạm)
= 2.960/ căn bậc hai (8.000/6) = 80 vòng

e- Tính toán cách quấn cuộn thứ cấp

2N = 80 vòng
1N = N/2 = 80/2 = 40 vòng
Ta lần lượt phân tích các sơ đồ 3A, 3B, 3C:
* Hình 3A:
+ Trường hợp 3//2N (3 cuộn 2N mắc song song với nhau): 2N//2N//N+N = 2N//2N//2N
Z =( bình phưong(N2)*PRL)/bình phương(N1)
với N1, N2 là số vòng dây cuộn P và S
Z = (80 * 80 * 8.000) / (2.920 * 2.920) = 51.200.000/8.526.3400 = 6 omh (Ok - trúng luôn)
Nếu cuốn thành 4, 5, 6, 7… lớp rồi đấu song song, kết quả cũng sẽ như vậy.

Đến đây, tính toán lại toàn bộ opt ta định quấn

Lõi EI: 28 mm * 41 mm = 1.148 mm2
Số vòng sơ cấp cho cả bobin: 2.960 vòng - dây 0,25
Số vòng thứ cấp cho cả bobin: 80 vòng – dây 0,5
Cách điện sơ cấp giấy 0,05mm
Cách điện thứ cấp 0,2 mm
Cách quấn đã tính được: S – 6p – S – 4p - S – 4p – S – 6P – S
Sơ cấp cho ½ bobin: 2.960/2 = 1.480 vòng
UL ta chọn = 25% (UL 25% nằm ở cuối lớp thứ 10 = 740 vòng)
Thứ cấp quấn 5 lớp, đấu song song = 6 omh, mỗi lớp 80 vòng tràn ra cả bobin (chạy xuyên qua vách ngăn lõi)
Thứ tự quấn như sau:
S: 80 vòng chạy xuyên qua vách lõi
(RA PLATE) 444 vòng (quấn 6 lớp, 74 vòng/1 lớp) cho ½ bobin…..(RA PLATE) 444 vòng (quấn 6 lớp, 74 vòng/1 lớp) cho ½ bobin
S: 80 vòng chạy xuyên qua vách lõi
296 vòng (quấn 4 lớp, 74 vòng/1 lớp) cho ½ bobin (RA UL 25%) ….. 296 vòng (quấn 4 lớp, 74 vòng/1 lớp) cho ½ bobin (RA UL 25%)
S: 80 vòng chạy xuyên qua vách lõi
(RA UL 25%) 296 vòng (quấn 4 lớp, 74 vòng/1 lớp) cho ½ bobin ….. (RA UL 25%) 296 vòng (quấn 4 lớp, 74 vòng/1 lớp) cho ½ bobin
S: 80 vòng chạy xuyên qua vách lõi
444 vòng (quấn 6 lớp, 74 vòng/1 lớp) cho ½ bobin (RA B+) ….. 444 vòng (quấn 6 lớp, 74 vòng/1 lớp) cho ½ bobin (RA B+)
S: 80 vòng chạy xuyên qua vách lõi
Toàn bộ sơ cấp nối tiếp nhau, 5 lớp thứ cấp nối song song với nhau

TỔNG KẾT

OPT PP unltralinear 6v6GT/G 8k/6omh, 14W, Trở kháng cuộn dây sơ cấp 304,31 omh
Lõi EI: 28 mm * 41 mm = 1.148 mm2
Số vòng sơ cấp cho cả bobin: 2.960 vòng - dây 0,25
Số vòng thứ cấp cho cả bobin: 80 vòng – dây 0,5
Cách điện sơ cấp giấy 0,05mm
Cách điện thứ cấp 0,2 mm
Cách quấn: S – 6p – S – 4p – (S) – 4p – S – 6p – S
Thứ tự quấn như sau:
S: 80 vòng chạy xuyên qua vách lõi
(RA PLATE) 444 vòng (quấn 6 lớp, 74 vòng/1 lớp) cho ½ bobin…..(RA PLATE) 444 vòng (quấn 6 lớp, 74 vòng/1 lớp) cho ½ bobin
S: 80 vòng chạy xuyên qua vách lõi
296 vòng (quấn 4 lớp, 74 vòng/1 lớp) cho ½ bobin (RA UL 25%) ….. 296 vòng (quấn 4 lớp, 74 vòng/1 lớp) cho ½ bobin (RA UL 25%)
S: 80 vòng chạy xuyên qua vách lõi
(RA UL 25%) 296 vòng (quấn 4 lớp, 74 vòng/1 lớp) cho ½ bobin ….. (RA UL 25%) 296 vòng (quấn 4 lớp, 74 vòng/1 lớp) cho ½ bobin
S: 80 vòng chạy xuyên qua vách lõi
444 vòng (quấn 6 lớp, 74 vòng/1 lớp) cho ½ bobin (RA B+) ….. 444 vòng (quấn 6 lớp, 74 vòng/1 lớp) cho ½ bobin (RA B+)
S: 80 vòng chạy xuyên qua vách lõi
Toàn bộ sơ cấp nối tiếp nhau, 5 lớp thứ cấp nối song song với nhau

Chào bác.
Thấy bác tính em nể quá,
Nhưng lại thấy thương, y chan em ngày trước.
Quấn rồi nhìn cục opt có mồ hôi và cả máu vì trầy trật lát da.
Nếu có dịp, em mách bác 1 lát, bác quấn sẽ ngon. Nhớ mang theo bộ fe và cái lõi em test cái, chứ quấn cho đủ henry mà Rdc thế kia, giải cao tuột hết rồi
Em nhìn đáp số của bác em hoãn. Nghe kg ra chi đâu bác ơi, băng thông chắc 12khz là cắm đầu rồi,
Bị thuốc từ lão gì bên úc lận.
Các lão ở Việt Nam cũng sụp hầm, rồi nhảy qua được, giờ dẫn lối cho người sau sụp tiếp.
Các cụ tứ đại thiên vương cuốn opt ở sg này lúc họ làm kg có in tê nét, họ cũng chẳng tính như chúng ta từng tính đâu.
Lâu kg ghé, ghé vào thăm web Chú Phúc chút, sẵn xí xọn chút.
Em khuyên bác cái này, mà chắc tốn xẻn chút.
Đổi đèn đi bác, lựa đèn nào nội trở càng thấp thì quấn opt cho ít vòng trên sơ cấp cho dễ làm.

Last Edit: 28 Jul 2016 04:49 by nganhtuan_sg.

The administrator has disabled public write access.

Re: Quấn Biến Thế Xuất Âm cho Ampli Đèn 28 Jul 2016 12:17 #2362

10
Offline
Moderator
Posts: 233
Thank you received: 46
Karma: 2

Phan Lê Đệ wrote:

Em báo cáo kết quả sơ bộ ạ, qua 2 ngày 2 đêm em đã quấn xong 1 cục OPT nhưng không hài lòng với kết quả. Tổng kết kinh nghiệm qua 1 lần thử nghiệm để quấn lại ạ:
1- Giữa tính toán và thực hành có khoảng cách khá xa. Em tính khít cửa sổ vậy mà khi quấn xong, cửa sổ còn dư ra 3mm. Số vòng sơ cấp tính 74 vòng/1 lớp cho 1/2 bobin nhưng thực tế quấn dây 0,25 tối đa chỉ được 68 vòng; cuộn thứ cấp cũng vậy, tính 80 vòng/1 lớp dây 0,5 nhưng thực tế được 74 vòng là hết cỡ.
2- Quấn OPT công suất nhỏ, dùng dây nhỏ rất khó, phải nói là khoai. Giờ thì em mới hiểu OPT hãng tại sao nó có giá trên trời rồi...

3- Quấn chia đôi lõi thực tế là rất khó, vô cùng khó, tay nghề phải cỡ 7/7 cơ, bác nào mới quấn như em là bất khả thi. Vậy nên em sẽ quấn lại theo cách của bác 10 ạ
4- Em quấn lõi giấy tự tạo. Ưu điểm là tiết kiệm diện tích cửa sổ nhưng khuyết điểm là khi quấn những vòng đầu tiên ở mép rất khó, khi lớp chồng lớp rất khó chồng lên nhau cho chuẩn (lớp sau rơi ra ngoài hoặc vào trong so với lớp dưới, càng những lớp sau thì số vòng quấn được sẽ nhỏ hơn lớp dưới). Vậy nên chăng sử dụng lõi quấn nhựa vẫn sẽ hay hơn.

Tình hình tiến triển tới đâu rồi bạn.quấn và ráp thành phẩm được ampli nào nghe chưa.thấy bạn bỏ time ra viết nhiều thế mình cũng nể phục luôn đó.lý thuyết nhiều cũng có cái đúng và thừa.đọc nhiều trang mạng cũng có cái hay nhưng phải biết chọn lựa thông tin nữa.quan trọng vẫn là thực hành nhiều.công thức thì phải lấy nguồn gốc của người phát minh không nên lấy biến thể của người làm sau này vì sẽ sai khác thực tế rất nhiều.làm mất time của mình.hầu như đa số ai cũng tìm thấy trang tuner audio cũng đều nghĩ đã tìm được kho kiến thức hữu ích lấy làm bí kíp lận lưng...nhưng ở đời "thà cho vàng chứ ai bày đàn đi buôn" đâu bạn.đó là chiêu trò của họ để câu view bán đồ là chính.mình không bác bỏ thông tin ô ấy viết là sai nhưng để ứng dụng cho tai nghe người việt mình dường như không hợp nhĩ.công thức tính quá phức tạp không hợp với tiêu chí diy của a,e.
Vài lời chưa sẽ kinh nghiệm mong giúp bạn chọn lựa được phương cách quấn opt theo phong cách chính mình.Thế mới gọi là Đỉnh.

The administrator has disabled public write access.

Re: Quấn Biến Thế Xuất Âm cho Ampli Đèn 29 Jul 2016 14:00 #2364

Phan Lê Đệ
Offline
Senior Boarder
Posts: 43
Karma: 0

Gia đình em mới có thành viên mới, 2 ngày nữa là cháu được 2 tháng nên dự định tạm treo vì không có thời gian các bác ạ.
Tuy vậy, em cũng tranh thủ tập hợp được gần đủ linh kiện DIY theo mạch pre bác Phúc cho ngoài forum và mạch power cũng của bác Phúc cho trong forum này (chỉ thiếu mấy con trở và mấy tụ cenamic nữa thôi). Ngày nào em cũng lên mạng tìm hiểu amly đèn đấy chứ, các bài viết trong và ngoài forum này em đọc hết rồi, topic này của bác 10 cũng đọc đi đọc lại không dưới chục lần đâu ạ. Cũng thấm nhuần được đôi chút

Em đã mua bóng công suất khác rồi Bác nganhtuan_sg ơi. Làm luôn 8 quả 6P3C-E (5881/6L6GC), 12 quả 6H1P-EB (12ax7) phục vụ khoa học. HI... lỡ cháy nổ có cái khác mà thay vô. Chạy rồi, được để nguyên, dở thì kiếm bóng Mỹ thay vô

Biến áp xuất âm cho 6V6 em tính toán ở trên, em quấn xong đã lâu nhưng thực tình cũng không tự tin đâu ạ. Vừa rồi đi xin được cục nguồn và OPT của cái amly Nga chạy 3 bóng 6P3C-1 đấu song song còn sống nhăn răng, nhưng anh bạn chỉ cho có vậy, bộ máy còn đầy đủ thì không cho

. Không biết làm gì... em gỡ từng vòng ra nghiên cứu... gỡ xong rồi cũng chả học được gì sứt. Được bộ fe ngon, em quấn cục đốt tim luôn.

Không tính toán gì nữa, mà có tính toán cũng có tài liệu gì khác ngoài cái trang Wed của ông người Úc kia đâu (trên internet cũng có vài cách tính khác nhưng kết quả cũng ra tương tự như vậy, có khác nhau gì nhiều đâu). Không tin được.
Em vẫn muốn tìm hiểu, thật ra OPT là cái quái gì mà rắc rối thế. Bác 10, Bác nganhtuan_sg đi trước có kinh nghiệm, tài liệu tốt làm ơn cho em xin với ạ (mail của em: This email address is being protected from spambots. You need JavaScript enabled to view it.).

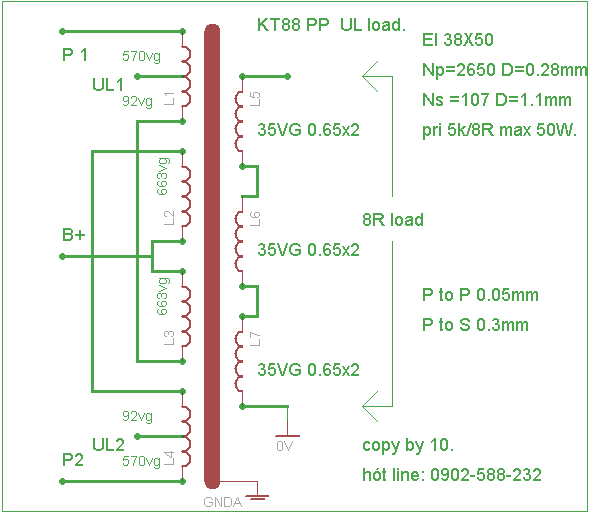

Trước mắt, em quấn lại OPT 5K-8omh theo y như sơ đồ của Bác 10 trong topic này. Khỏi lăn tăn, tính toán gì nữa. Em đã có fe xám 38 * 50 (fe đẹp gần bằng fe Bác 10 đấy ạ), 1 kg dây 0.28, 0.5kg dây 0.6 (dây tốt), khuôn nhựa… Sẽ báo cáo kết quả với Bác 10 sớm ạ

Nguồn cao áp theo tư vấn của Bác Phúc, để điện khỏe, em chơi luôn cục fe 45 * 110 (fe mỏng 0.35) ra nhiều cấp điện áp 360-345-335-325-300-280-0-80-280-300-325-335-345-360, dòng 450mA. Cục đốt tim quấn riêng thành 6.7V-6.5A và 6.7V-6A

Chân thành cảm ơn các bác đã quan tâm, hỗ trợ em.

The administrator has disabled public write access.

Re: Quấn Biến Thế Xuất Âm cho Ampli Đèn 30 Jul 2016 13:15 #2365

10
Offline
Moderator
Posts: 233
Thank you received: 46
Karma: 2

Chúc mừng bạn có thêm thành viên mới .
Xuất âm nghĩ đơn giản nó cũng như cục đổi điện thôi chả có gì ghê gớm cả.từ 220v ra 12 or 24v giống cục nguồn nhưng tần số thì lại dao động thay đổi liên tục trong phạm vi 20hz-20khz (tai mình nghe được) .như được công suất 8w trên loa 8ohm thì cần cỡ 8vac.11v thì được 15w ...
Vì là tần số biến động liên tục và dãi tần rộng nên đòi hỏi fe sắt từ phải cao thì mới đáp ứng được.mấy hãng lớn fe sắt từ họ tự sản xuất lấy nên cục xuất âm họ làm rất nhỏ gọn.mình dân diy nên kg có được đồ for audio nên lấy sắt từ power từ thẩm thấp thay thế thì thể tích fe càng to ,bề rộng cửa sổ càng rộng thì mới gần đạt.
Yếu tố nữa là tay nghề quấn.xếp lớp ít lại lót giấy dày lên sẽ đảm bảo được độ hay.

The administrator has disabled public write access.

The following user(s) said Thank You: Phan Lê Đệ

Re: Quấn Biến Thế Xuất Âm cho Ampli Đèn 06 Aug 2016 16:40 #2369

nganhtuan_sg
Offline
Expert Boarder
Posts: 88
Thank you received: 8
Karma: 0

Phan Lê Đệ wrote:

Gia đình em mới có thành viên mới, 2 ngày nữa là cháu được 2 tháng nên dự định tạm treo vì không có thời gian các bác ạ.
Tuy vậy, em cũng tranh thủ tập hợp được gần đủ linh kiện DIY theo mạch pre bác Phúc cho ngoài forum và mạch power cũng của bác Phúc cho trong forum này (chỉ thiếu mấy con trở và mấy tụ cenamic nữa thôi). Ngày nào em cũng lên mạng tìm hiểu amly đèn đấy chứ, các bài viết trong và ngoài forum này em đọc hết rồi, topic này của bác 10 cũng đọc đi đọc lại không dưới chục lần đâu ạ. Cũng thấm nhuần được đôi chút

Em đã mua bóng công suất khác rồi Bác nganhtuan_sg ơi. Làm luôn 8 quả 6P3C-E (5881/6L6GC), 12 quả 6H1P-EB (12ax7) phục vụ khoa học. HI... lỡ cháy nổ có cái khác mà thay vô. Chạy rồi, được để nguyên, dở thì kiếm bóng Mỹ thay vô

Biến áp xuất âm cho 6V6 em tính toán ở trên, em quấn xong đã lâu nhưng thực tình cũng không tự tin đâu ạ. Vừa rồi đi xin được cục nguồn và OPT của cái amly Nga chạy 3 bóng 6P3C-1 đấu song song còn sống nhăn răng, nhưng anh bạn chỉ cho có vậy, bộ máy còn đầy đủ thì không cho

. Không biết làm gì... em gỡ từng vòng ra nghiên cứu... gỡ xong rồi cũng chả học được gì sứt. Được bộ fe ngon, em quấn cục đốt tim luôn.

Không tính toán gì nữa, mà có tính toán cũng có tài liệu gì khác ngoài cái trang Wed của ông người Úc kia đâu (trên internet cũng có vài cách tính khác nhưng kết quả cũng ra tương tự như vậy, có khác nhau gì nhiều đâu). Không tin được.
Em vẫn muốn tìm hiểu, thật ra OPT là cái quái gì mà rắc rối thế. Bác 10, Bác nganhtuan_sg đi trước có kinh nghiệm, tài liệu tốt làm ơn cho em xin với ạ (mail của em: This email address is being protected from spambots. You need JavaScript enabled to view it.).

Trước mắt, em quấn lại OPT 5K-8omh theo y như sơ đồ của Bác 10 trong topic này. Khỏi lăn tăn, tính toán gì nữa. Em đã có fe xám 38 * 50 (fe đẹp gần bằng fe Bác 10 đấy ạ), 1 kg dây 0.28, 0.5kg dây 0.6 (dây tốt), khuôn nhựa… Sẽ báo cáo kết quả với Bác 10 sớm ạ

Nguồn cao áp theo tư vấn của Bác Phúc, để điện khỏe, em chơi luôn cục fe 45 * 110 (fe mỏng 0.35) ra nhiều cấp điện áp 360-345-335-325-300-280-0-80-280-300-325-335-345-360, dòng 450mA. Cục đốt tim quấn riêng thành 6.7V-6.5A và 6.7V-6A

Chân thành cảm ơn các bác đã quan tâm, hỗ trợ em.

EM xí xọn chút với bác.
Mí cái bóng bác mua thay, em thấy khó mốt miết. gợi ý bác bộ bóng này rẻ, ngầu. chạy áp không cao. biết đổi SE hay PP rất dễ là bóng JAN832A. Mỗi bóng có 2 lắc. Nếu chạy PP. bác có thể dùng opt 8k như bác quấn. chạy Se một lắc quấn 4k. chập đôi 2 lắc trên 1 bóng chạy SE còn 2k. thôi quấn 2.5k cho SE để cần kéo ba chăm bê luôn. Sướng thí tổ. mà JAN832A nhìn ngầu hơi vái, nhưng chất âm mền, ngọt như ba chăm bê. giá 1 chai 2 bóng rẻ như rau sống mà chơi ngầu chả thua ai.
còn opt bác theo lão @10 là y bài, nhưng bác @10 lười tính, thấy ai tính cứ bảo éc sần đâm ra cũng hơi ác

Thật ra cái khác về sơ cấp chả sợ dư hay thiếu chả vấn đề mà thứ cấp mới đáng bàn. Thôi em kg dám khai nữa. em trốn đây

The administrator has disabled public write access.

The following user(s) said Thank You: Phan Lê Đệ

Re: Quấn Biến Thế Xuất Âm cho Ampli Đèn 24 Aug 2016 20:48 #2370

TDHien59 Offline Gold Boarder Posts: 197 Thank you received: 28 Karma: 0	Lâu không thấy nay anh nganhtuan có nhiều kinh nghiệm ghê. Không biết dạo này bác Phúc đâu rồi?
	The administrator has disabled public write access.

Re: Quấn Biến Thế Xuất Âm cho Ampli Đèn 08 Sep 2016 16:09 #2374

TDHien59
Offline
Gold Boarder
Posts: 197
Thank you received: 28
Karma: 0

quoctringuyen wrote:

10 wrote:

thuốc đây.

hi anh 10
e quấn lớp nào trước lớp nào sau vậy anh, hôm anh chỉ e mua giấy cách điện 0.05 e tìm thì có giấy 0.035, e nghĩ chồng 2 lớp chắc là ok hả anh?

Lâu không vào thấy topic này lại sôi nổi cho lên tiếp tục trao đổi với anh 10 chút nữa:
Với sơ đồ của anh tôi giữ nguyên tỷ lệ và số vòng nhưng chia lại cách xếp lớp có được không cụ thể:

2 lớp sơ - 1 lớp thứ - 4 lớp sơ - 1 lớp thứ - 4 lớp sơ - 1 lớp thứ - 4 lớp sơ - 1 lớp thứ - 2 lớp sơ

Theo ý kiến anh thì có được không?

Last Edit: 08 Sep 2016 16:45 by TDHien59.

The administrator has disabled public write access.

Re: Quấn Biến Thế Xuất Âm cho Ampli Đèn 08 Sep 2016 16:17 #2375

10 Offline Moderator Posts: 233 Thank you received: 46 Karma: 2	Được a. Vấn đề chia lớp chủ yếu là tạo cân bằng RDC giữa 2 plate.nếu a chia như vậy sẽ lêch rdc nhiều lắm. Cũng sơ đồ đó ,quấn đi, quấn lại,xếp lớp nhiều lần mới đạt được cân bằng rdc plate A-B,thông thường lệch nhau <3ohm là ok.
	The administrator has disabled public write access.
