TOPIC: PRE TONE control HAY-DỄ -RẺ

Hi anh @DTHien59

Cái dzụ quấn này, anh rành ghê ta, gì cũng làm được thiệt là đã.
Em giờ có 4 con EL34 và đã ráp mạch Push-pull rồi. Cặp Opt của em mua lại của một người em. Nghe em nó nói là PP cho EL34 được quấn tại HCM, em nghe thế là rinh về, thấy nó hàn cọc be bét thấy ngứa mắt. Nên định quấn lại cho đẹp theo ý, hơn nữa muốn tự làm để "chém gió" chút đỉnh.
Em chưa ngâm cứu mạch SE nào, nên không biết giờ bắt đầu từ đâu. OPT của em, phía sơ cấp có 5 cọc (cọc giữa nối B+). Phía sơ cấp có 3 cọc 0-4-8 ohm.
Cho em ít thời gian ngâm cứu mạch SE, rồi vần lại hỏi thăm anh nha, em ghi nhớ là anh biết quấn OPT dạng SE rồi. hihi

Nếu muốn quấn lại cho đẹp và để biết thì dễ. Anh cứ tháo ra xem họ quấn thế nào thì quấn lại y chang như thế. Nhớ chính xác bao nhiêu vòng dây, cỡ dây, bao nhiêu lớp và vị trí ra dây của từng cọc, ghi chép lại thật cụ thể. Việc làm này thì anh hoàn toàn có thể làm được.

Hi anh @DTHien59

Heeeeeeeeeeeeeee, xem ra anh nói thế, em thấy em là thằng không dám liều rồi. Em ki bo, tiết của. Tật em hay quên, ghi chép sai nữa chứ.
Dạ, anh mách bảo thế, mới nghe em sợ, viết tới dòng thứ 2, em thấy có chút tò mò, để suy tính xem được ăn cả ngả về zero xem sao.

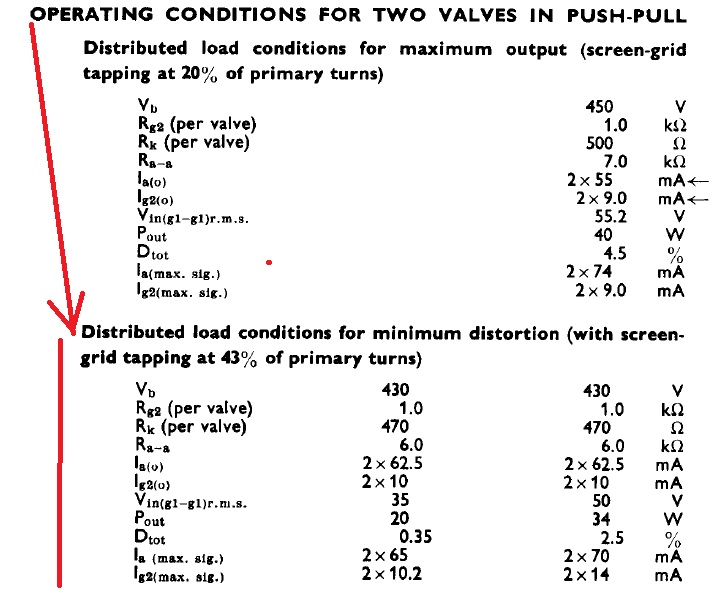

Mà nghe nói, quấn còn cân chỉnh air-gap gì gì đó, em chả biết nó là cái vái gì. Rồi biến thế Opt điện trở phía sơ cấp là Ra của đèn. Em đang coi lại datasheet của EL34 thấy có ghi thế này.



Em không biết có phải, với mạch PP thì chạy DC 430V thì quấn sơ cấp opt là 6.0k không. Thấy có ghi Pout 34w nữa. Anh có thể giải thích giúp em cái ý nghĩa của datasheet không? em chưa từng phân tích và làm theo datasheet, nên kg dám nghĩa anh à. Có thể thì giúp em với

ngvtanhb wrote:
chào bạn Tánh. câu hỏi này mình xin bon chen trả lời giúp bạn.đủ thiếu gì anh DThien69 hoàn thiện cho bạn nhé.

-với data bạn post mình xin giải thích cụ thể như sau.

1.điện áp nguồn cung cấp là 450v ->thì trở nối với g2= 1kom VÀ ăn dòng Ig2=0.009A.
2.trở nối với katot là 500R thì Anot ăn dòng IA=0.055A.
3.RLa giữa 2 plate là 7K.tổng trở kháng sơ cấp.
4.Vin g1=55Vrms thì công suất ra đạt Po=40wat .D=4.5% là sai số độ méo hài.

quấn OPT không khó, như quấn nguồn vậy thôi.có điều quấn PP cho 2 PLATE cân nhau 100% thì hoàn toàn kg thể với fe EI.

công thức và cách quấn tất cả điều có trên ông GÚT.bạn chịu khó tra cứu thì sẽ làm được thôi.vấn đề cuối là thực hành nhiều.thử nghiệm nhiều sẽ cho mình có kinh nghiệm của cái hay.
thân mếm.

Hi anh @10.
Cám ơn anh giải thích datasheet giúp em. Em có đọc datasheet sơ sơ, nhưng chưa bao giờ dám làm hết. Giờ đọc cách giải thích của anh thông qua datasheet, em thấy mạch em có trớt vớt .
Oh, hay quá. Em sẽ rà soát và kiểm tra xem, mình làm nó khác biệt thế nào Thực tế cái ampli của em vẫn ca hát, nhưng kg dám cho ca thâu đêm suốt sáng, còn sợ tèo đèn.
Cho em hỏi thêm khi rảnh anh trả lời giúp nhé.
Với 7.0 kiloohm, thì quấn sao cho đạt, chắc tầm trăm kí đồng quá, em chưa hiểu cái dzụ này, nếu nó tính là cảm kháng, vậy cần do henry và biết tần số sao anh ? Hichic

7k ở đây kg phải là RDC.mà trở kháng khi có tải loa và đầu sơ cấp hoạt động trong tầng số tín hiệu.

Còn tính toán và quấn sao cho đúng 7k thì phải có máy đo LCR.

Cách đơn giản là cho điện thế AC vào sơ cấp.đo điện thế thứ cấp là biết được 80% độ chính xác.
Vd.cho 100vac vào sơ.thứ ra 5v
100/5=20
20x20x8R=3k2.
Vậy sơ cấp khi có tải 8R là 3k2.

Hi all.

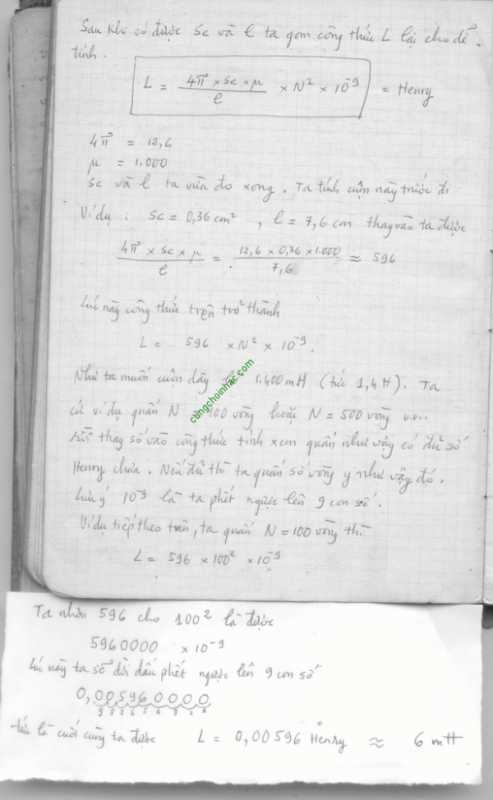

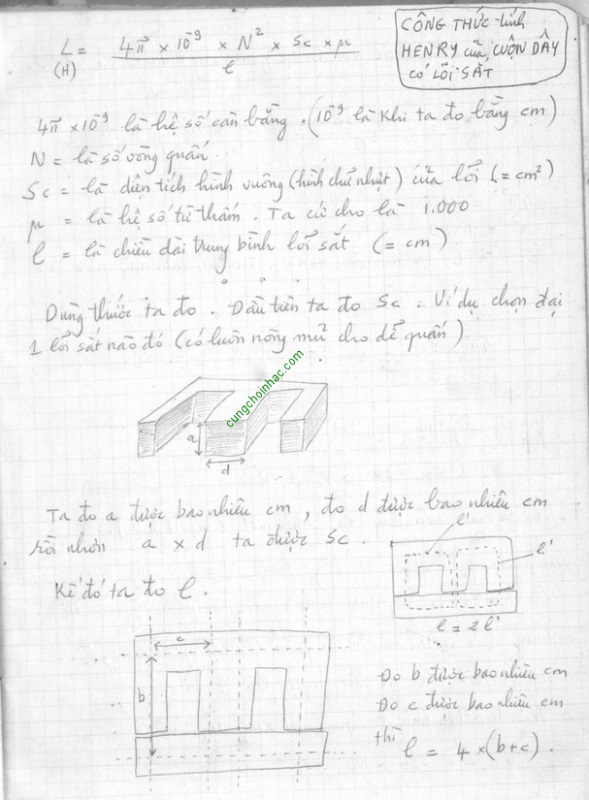

Em tối qua lang thang trên nét, thấy có một tài liệu tính Henry của cuộn cảm của Một Bật Tiền bối. Úp lên xem, anh/em thấy nó có đúng gì mình đang tính cho Ckoe không, thì mách bảo, em làm theo với nhé.
Trình độ về điện em yếu kém, nên đọc File này, thấy có lý, dễ hiểu. Chắc Bật Tiền Bối này, học từ Thầy, chỉ sao làm vậy, nên nó rất hợp với em, nhất là cái khúc. "Cứ quấn đại vài trăm vòng, chưa đủ quấn tiếp.... ấy"
Cái trang thứ 2 bị mờ nhé, anh/em ráng đọc, mình có sao úp vậy, Trang 2 thật là hay mà hơi bị mờ

Hi anh @DTHien59

Dạo này anh thế nào. Cái Pre anh ngâm nga tò tý te chưa ? Em đang học bài Opt nên chưa thi công cái pre. vì dạo này mần gì cũng phải cân đối tài chánh (dzợ con lúc này cấm vận kinh tế nhiều quá ). Nên định học xong bài opt thì quấn và chi tiền mua vec-ni một lần khỏi phải tốn kém. Khổ thế đấy anh. Em mới được nghe lại câu "Ôi thời anh liệt nay còn đâu" giống em lúc này

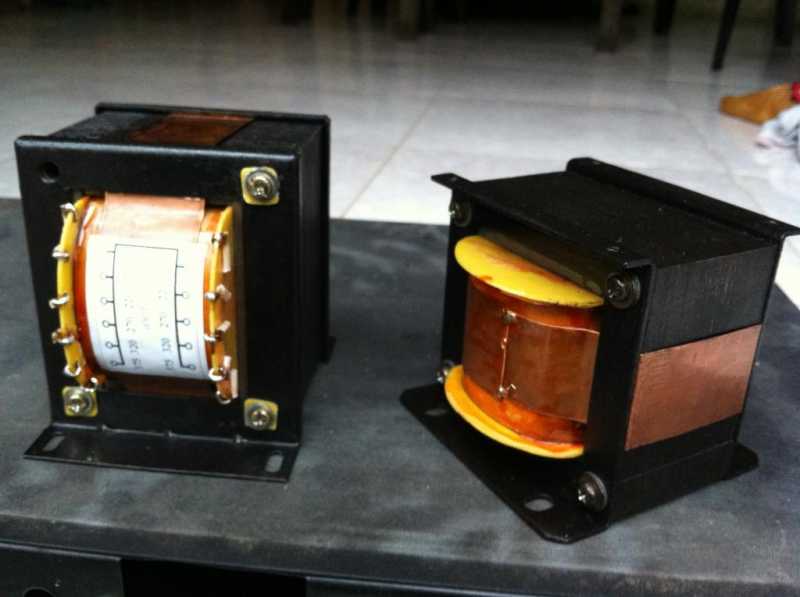

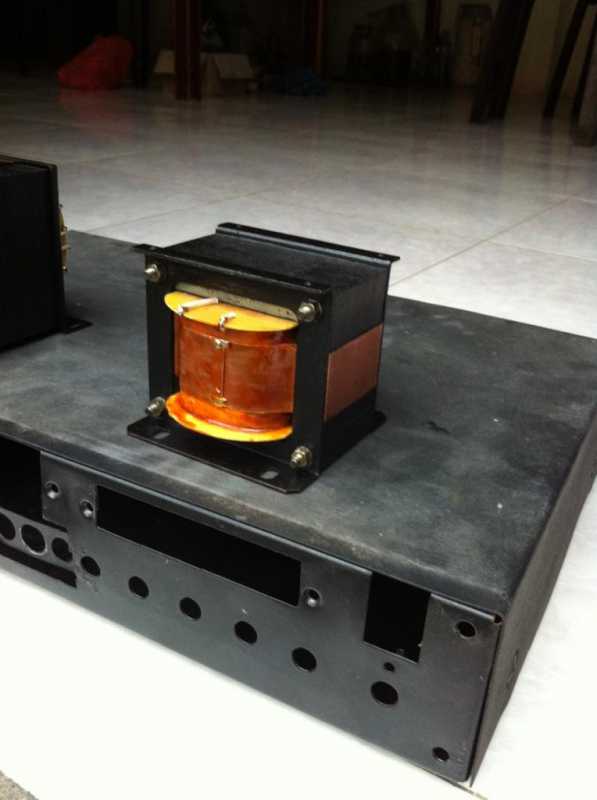

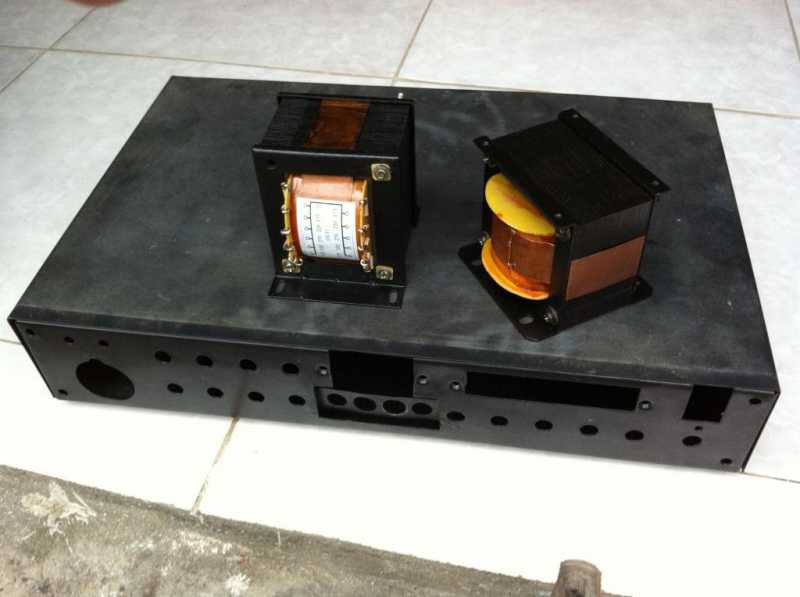

Vừa làm xong cái biến áp và cuộn lọc điện cho pre đem so tài với các anh. Vỏ máy thì tận dụng cái ampli cũ mà chưa biết đục khoét mặt mũi thế nào.

Hi anh @DTHien59

Wao, anh làm đẹp quá, cái lõi đẹp thiệt, còn sỏ phen như đeo bông tai nữa chứ.
Ủa, cho em hỏi tý. Mình quấn 2 biến thế riêng biệt vậy được luôn hả ?
Vậy điểm 0V của hai biến thế, sau này mình nối chung lại, nó kg "đánh nhau" chứ.
Mèn ơi, thấy anh làm em mới biết, hèn gì, em ngồi quấn cả đống vào một cục Fe với lõi, mà thấy càng lúc càng phình to ra, tâm trí thì lo, mà miệng cứ lầm bầm anh Hien59 làm được mình phải làm được

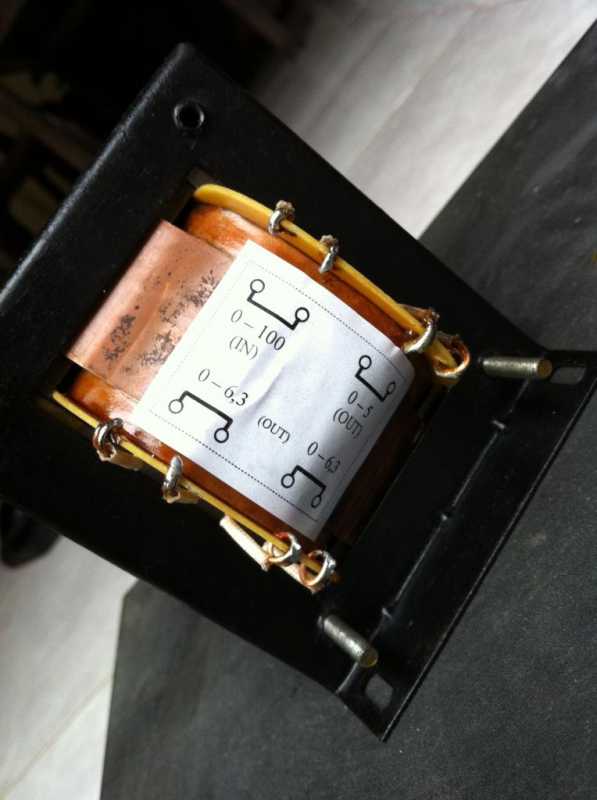

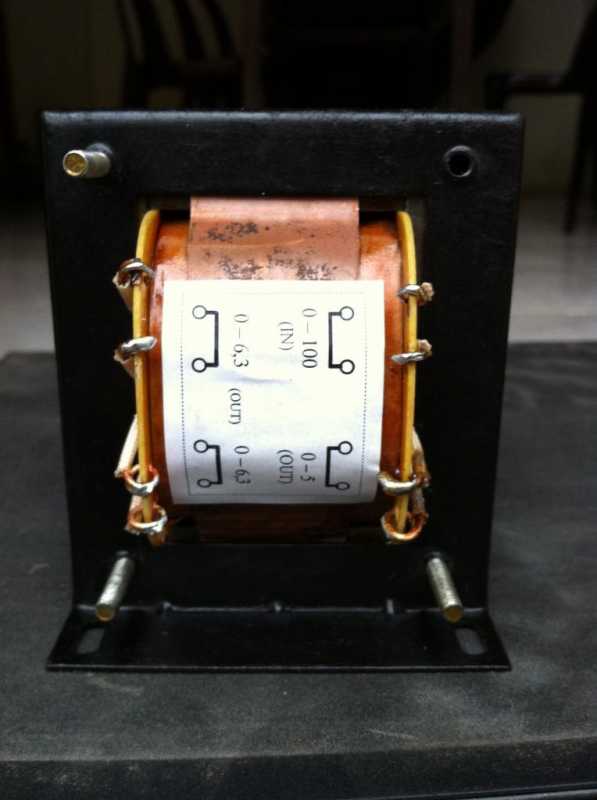

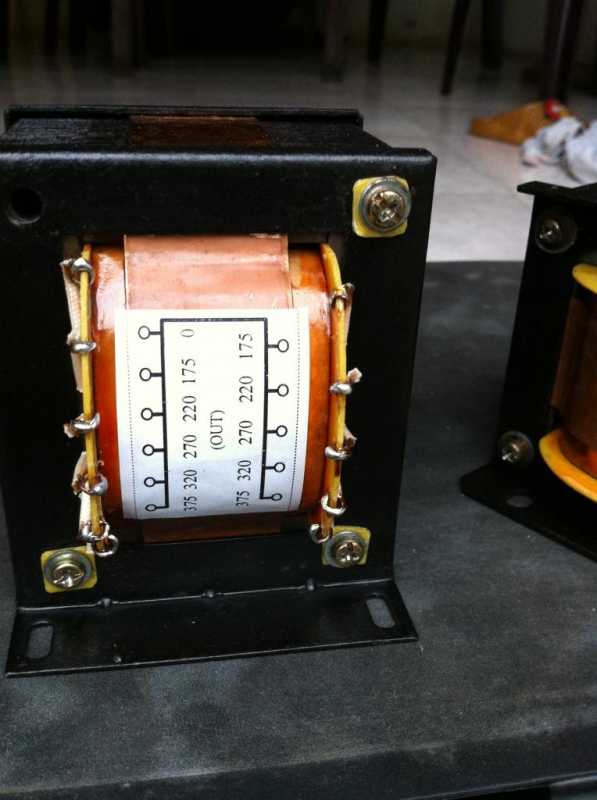

Em cũng Copycat để in cái TOA ghi điện áp giống anh cho nó oách
